Заключение по результатам контроля качества сварных соединений магнитопорошковым методом — форма № 6.8 СП 392.1325800.2018 для исполнительной документации при строительстве магистральных и промысловых трубопроводов. На странице размещены редактируемый бланк DOCX, пример заполнения и практический порядок проверки реквизитов перед подписанием.

Важно: Наличие формы в своде правил не отменяет требований проекта, договора и согласованного перечня исполнительной документации. Перед применением уточните состав документа, участников приемки и действующие требования конкретного объекта.

Нормативная основа формы 6.8

Бланк приведен в СП 392.1325800.2018 «Трубопроводы магистральные и промысловые для нефти и газа. Исполнительная документация при строительстве. Формы и требования к ведению и оформлению». Номер формы, наименование и последовательность реквизитов в скачиваемом DOCX воспроизводят нормативный источник.

Форму используют в пределах области применения свода правил и принятой на объекте системы исполнительной документации. Нельзя подменять ею рабочие чертежи, исполнительные схемы, сертификаты, паспорта, журналы и протоколы, которые подтверждают исходные данные. Если заказчик утвердил собственный шаблон, состав реквизитов сопоставляют до начала оформления, а отклонения согласуют документально.

Для чего нужен заключение магнитопорошкового контроля

Документ оформляет магнитопорошковый контроль сварных соединений с указанием режима, средств и выявленных индикаций. Его задача — сохранить прослеживаемость между объектом, участком, фактически выполненной операцией, исполнителями и результатами контроля. Из записи должно быть понятно, что именно произошло, где это выполнено, по какому проектному основанию и каким документом подтвержден результат.

Сам бланк не доказывает качество работ без первичных данных. Номера стыков, труб, пикетов, журналов, карт контроля и приложений должны позволять открыть связанный документ без догадок. Наименование объекта, обозначение этапа и единицы измерения во всем комплекте пишут единообразно.

Эксперт статьи Опыт с 2015 года
Инженер ПТО

Специализируется на разработке ППР и технологических карт для электромонтажных работ и инженерных сетей, организации…

СПбГАСУ - "Строительство", 2014 г.

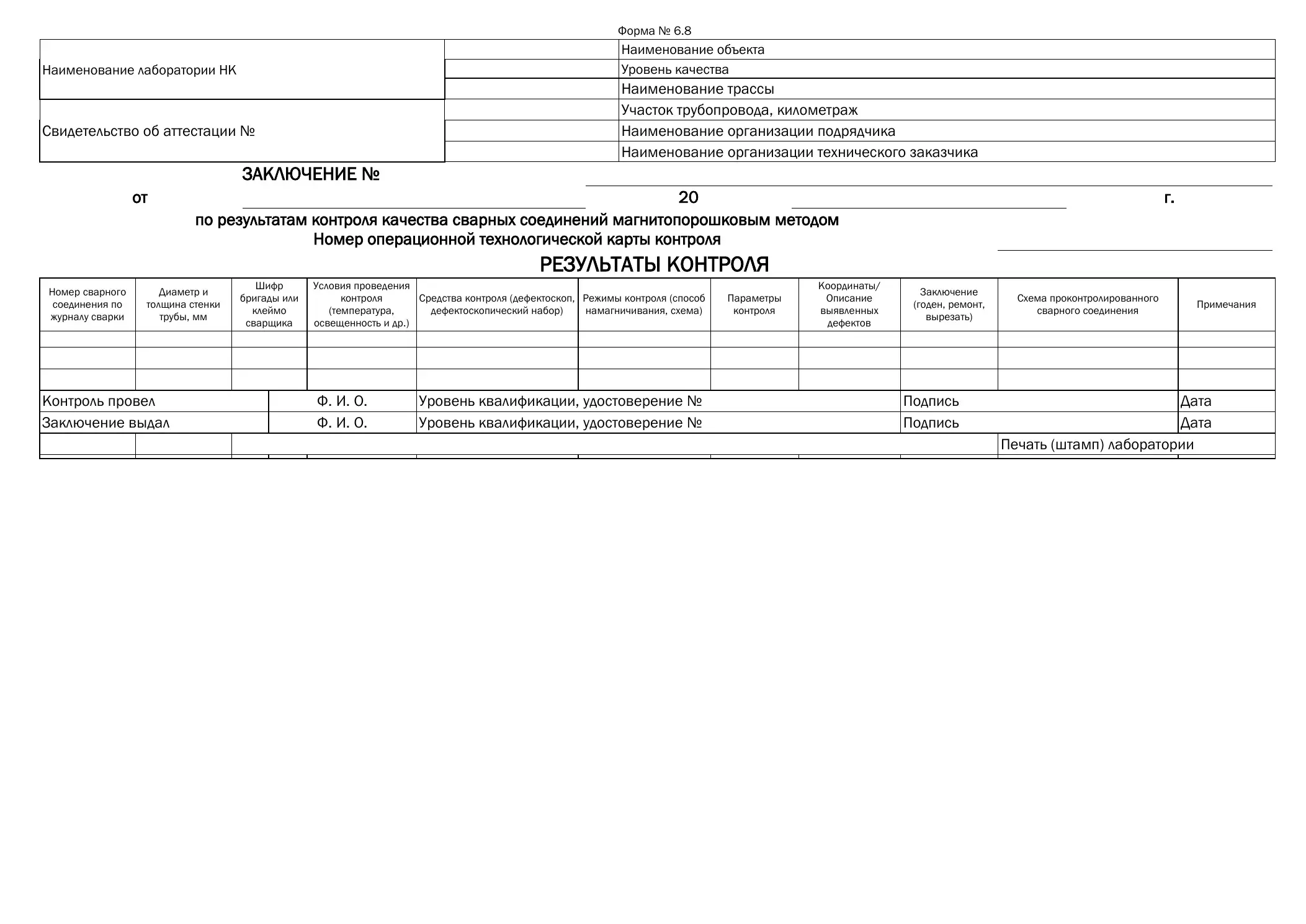

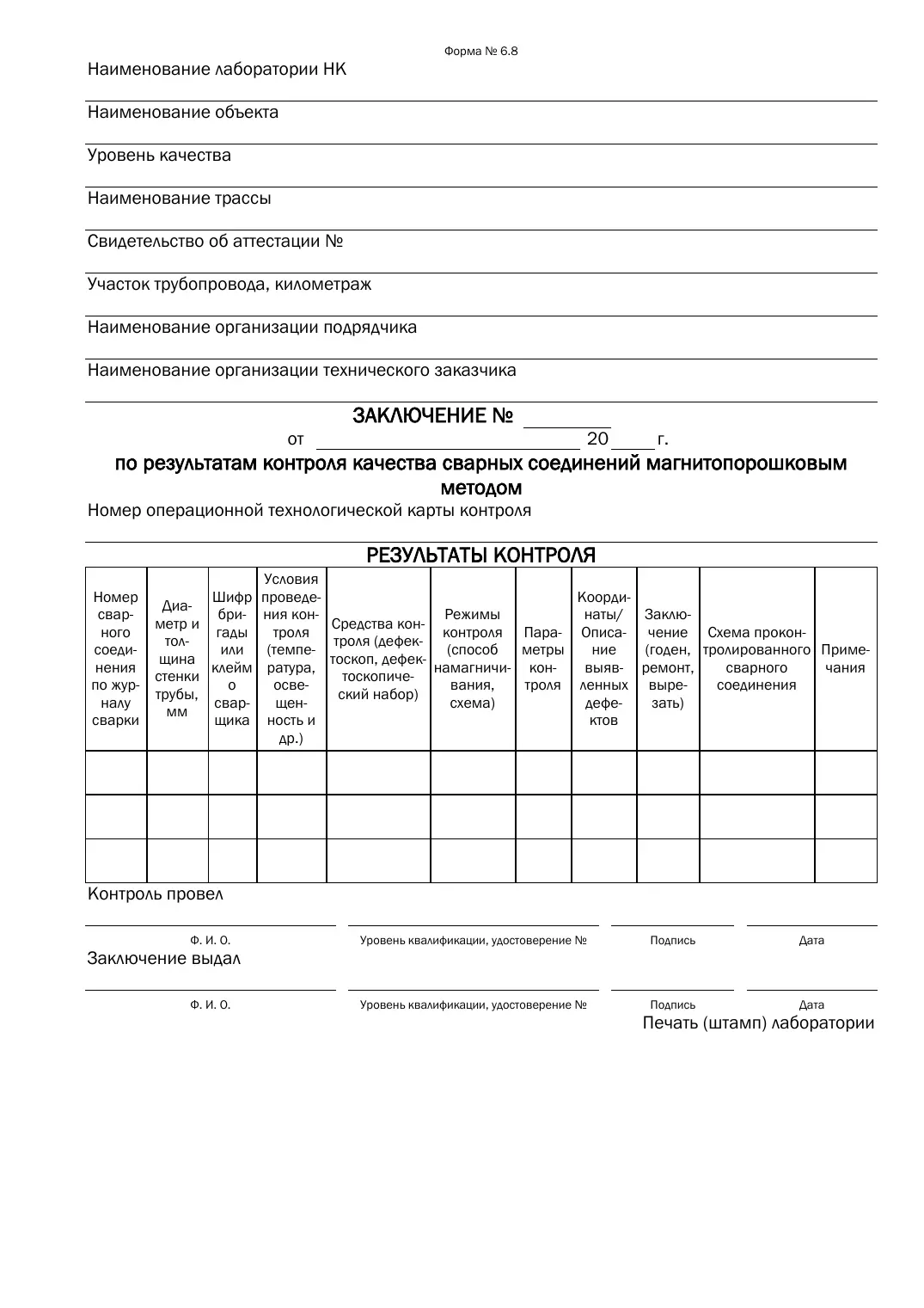

Что содержит бланк

К ключевым реквизитам формы относятся:

  • наименование и аттестационные данные лаборатории.
  • объект, трасса и точная привязка соединения.
  • метод, оборудование и технологическая карта контроля.
  • условия проведения и описание выявленных индикаций.
  • заключение о годности, подписи и дата.

Пустые строки заполняют фактическими данными. Если отдельный реквизит объективно не применяется, решение обозначают понятной отметкой в соответствии с правилами проекта; удалять строку или переименовывать графу только ради компактности не следует. Продолжения таблиц нумеруют и идентифицируют так, чтобы лист нельзя было перепутать с другим документом.

Как заполнить форму 6.8

  1. Перенесите официальное наименование объекта, шифр проекта, участок и пикетаж из рабочей документации.
  2. Укажите организации и представителей так, чтобы их должности и полномочия можно было подтвердить приказами или договором.
  3. Запишите идентификаторы труб, стыков, элементов, приборов и приложений без неоговоренных сокращений.
  4. Внесите фактические параметры вместе с единицами измерения и отделите их от проектных значений.
  5. Сопоставьте дату документа с журналом работ, схемой, протоколом контроля и технологической последовательностью.
  6. До подписания проверьте все графы, результат, количество листов и комплект приложений.

В размещенном примере использован единый условный объект — магистральный нефтепровод МН-26, участок км 124+00–126+00. Даты, организации, номера и значения показаны только для демонстрации заполнения и не должны переноситься в реальный документ без сверки.

Что проверить перед подписанием

  • границы участка и пикетаж совпадают с исполнительной схемой.
  • номера элементов и соединений совпадают с журналами и протоколами.
  • проектные и фактические показатели не перепутаны.
  • единицы измерения, критерии и результат контроля согласованы.
  • наименование объекта и организаций одинаково во всех связанных документах.
  • подписанты определены организационными документами проекта.

Полезно выполнить перекрестную проверку: открыть рабочий чертеж, журнал, сертификат или заключение лаборатории и последовательно подтвердить каждое обозначение. Для измерений дополнительно проверяют диапазон и идентификацию прибора, срок поверки, критерий приемки и соответствие итогового вывода табличным данным.

Типовые ошибки

  1. заключение нельзя связать с журналом сварки.
  2. не указан примененный метод или карта контроля.
  3. описание дефекта не содержит координат и размеров.
  4. оборудование записано без идентификации или поверки.
  5. итоговая оценка противоречит табличным результатам.
  6. документ подписан лицом без подтвержденной квалификации.

Исправления лучше вносить до подписания и передачи комплекта. Если документ уже подписан, порядок корректировки согласуют с участниками строительства и правилами документооборота, сохраняя исходную версию, дату изменения и основание для замены.

Скачать DOCX и получить помощь

Ниже доступен редактируемый DOCX формы «Заключение по результатам контроля качества сварных соединений магнитопорошковым методом». Перед применением проверьте область использования СП 392.1325800.2018, рабочую документацию и согласованный перечень исполнительной документации по вашему объекту.
