Ведомость установленной арматуры и оборудования в процессе производства работ, паспорта и заводская документация

Автор - Нурисламов Артур (руководитель проектов)

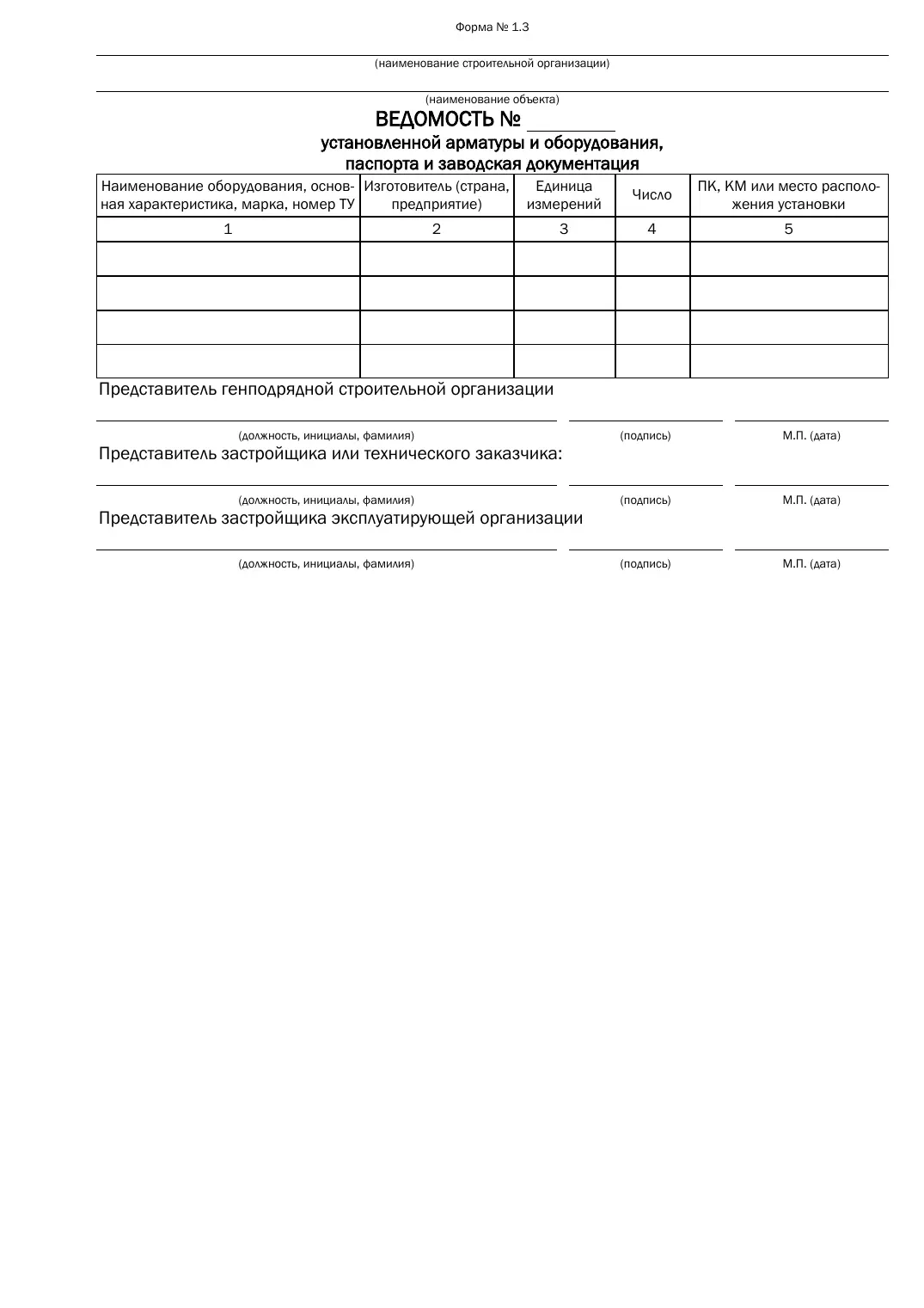

Ведомость установленной арматуры и оборудования в процессе производства работ, паспорта и заводская документация форма №1.3 СП 392.1325800.2018 Подробнее...
Наименование документа: Ведомость установленной арматуры и оборудования в процессе производства работ, паспорта и заводская документация
(Форма 1.3 СП 392.1325800.2018)
Перечень исполнительной документации
СКАЧАТЬ DOCX (WORD)
СКАЧАТЬ EXCEL (XLSX)
СКАЧАТЬ PDF
ПОЯСНЕНИЯ

Ведомость установленной арматуры и оборудования в процессе производства работ, паспорта и заводская документация форма №1.3 СП 392.1325800.2018



Ссылка: Форма 1.3 по СП 392.1325800.2018.

Актуальность: Действующая форма исполнительной документации

Назначение: При строительстве и реконструкции линейной части магистральных и промысловых трубопроводов из стали Ду до 1400 мм и P не более 10 Мпа для магистральных и не более 32МПа для промысловых трубопроводов.

Оформление ведомости установленной арматуры и оборудования в процессе производства работ, паспорта и заводская документация выполняется по форме №1.3 СП 392.1325800.2018. Она предназначена для отображения арматуры и оборудования, установленного на участке магистрального трубопровода. Каждая единица арматуры или оборудования в обязательном порядке комплектуется паспортом завода-изготовителя, из которого берутся данные для заполнения ведомости.

Монтаж оборудования выполняется по разработанному проекту производства работ и рабочему проекту.

к оглавлению ↑

Заполнение формы ведомости арматуры и оборудования

Заполнение формы ведется представителями подрядной организации. В шапке ведомости необходимо заполнить наименования строительной организации и название объекта, на котором проводятся работы. Заполнение таблицы выполняется так:

  • Столбец №1: Основные данные из паспорта: наименование, основные характеристики, марка, технические условия производства или ГОСТ
  • Столбец №2: полное наименование предприятия-изготовителя, его местонахождение
  • Столбец №3: Единица измерения (шт., компл.)
  • Столбец №4: Место расположения арматуры или оборудования: узел, ПК или КМ.

Вся трасса линейного объекта (нефтепровода) разделена на пикеты, которые сокращенно обозначаются «ПК». Расстояние между пикетами составляет 100 м. 10 пикетов — это один километр. Пикеты имеют номера ПК 0+00, ПК 1+00, ПК 2+00, ПК 3+00 и т. д.

Для обозначения точки между пикетами пишут, например, ПК 5+50, то есть от пикета 5 нужно отмерить ещё 50м. Другими словами, пикеты — это своеобразные «адреса» точек вдоль трассы линейных объектов. Как правило, в составе исполнительной документации имеется исполнительная схема, где отмечено расположение всех единиц арматуры и оборудования с привязкой к конкретному участку трубопровода.

к оглавлению ↑

Подписание ведомости арматуры и оборудования

Ведомость подписывается следующими представителями:

  • Представитель генподрядной строительной организации: организация-генподрядчик, у которой прямой договор с заказчиком;
  • Представитель застройщика или технического заказчика: организация-заказчик строительно-монтажных работ по договору;
  • Представитель застройщика, эксплуатирующей организации: как правило, это представитель заказчика- того, кто будет эксплуатировать магистральный трубопровод.
