Свидетельство о монтаже трубных проводок — рекомендуемая форма А.11 СП 77.13330.2016 для оформления работ по монтажу систем автоматизации. На странице размещены точный бланк DOCX, заполненный образец и практический порядок проверки реквизитов перед подписанием.

Важно: Для приложений А.10–А.15 СП 77 установлена специальная область применения: документы составляют для трубопроводов I–IV категорий и трубопроводов PN свыше 10 МПа. До использования бланка нужно подтвердить категорию и расчетное давление по рабочей документации.

Нормативная основа формы А.11

Бланк приведен в приложении А СП 77.13330.2016 «Системы автоматизации. Актуализированная редакция СНиП 3.05.07-85». Свод правил утвержден приказом Минстроя России от 20 октября 2016 года № 727/пр и введен в действие 21 апреля 2017 года. По официальной карточке Росстандарта на 20 августа 2026 года документ действует.

Наименование, последовательность строк и состав граф в скачиваемом DOCX воспроизводят форму А.11. Заполняемые поля оставлены редактируемыми, но нормативная структура не заменена произвольной таблицей. Для приложений А.10–А.15 СП 77 установлена специальная область применения: документы составляют для трубопроводов I–IV категорий и трубопроводов PN свыше 10 МПа. До использования бланка нужно подтвердить категорию и расчетное давление по рабочей документации.

Для чего нужен свидетельство о монтаже трубных проводок

Документ сводно подтверждает соответствие монтажа, сварки, контроля, термообработки и стилоскопирования трубных проводок рабочей документации. Он помогает связать фактически выполненное действие с объектом, проектом, участниками работ и подтверждающими материалами.

Сам по себе бланк не заменяет проектную документацию, паспорта оборудования, журналы, протоколы испытаний и иные приложения. Номера, даты и обозначения должны позволять проследить эту связь без догадок. Один и тот же объект во всех документах называют единообразно, а представителей указывают в пределах их подтвержденных полномочий.

Эксперт статьи Опыт с 2015 года
Инженер ПТО

Специализируется на разработке ППР и технологических карт для электромонтажных работ и инженерных сетей, организации…

СПбГАСУ - "Строительство", 2014 г.

Что содержит бланк

В форме предусмотрены следующие основные реквизиты:

  • номер свидетельства, объект и месторасположение.
  • назначение, категория и обозначение трубопровода.
  • рабочая среда, давление и температура.
  • монтажная и проектная организации.
  • рабочие чертежи.
  • вид сварки и объем контроля.
  • сведения о термообработке и стилоскопировании.
  • подписи ответственных лиц.

Пустые строки заполняют фактическими данными. Если предусмотренный реквизит объективно не применяется, решение фиксируют понятной отметкой и подтверждают по правилам конкретного проекта; удалять строку из формы только ради компактности не следует.

Как заполнить документ

  1. Перенесите официальное наименование объекта, адрес и обозначение этапа из рабочей документации.
  2. Укажите организации и представителей так, чтобы должности и полномочия можно было проверить.
  3. Внесите проектные обозначения, номера чертежей, оборудования, проводок или приложений без сокращений, создающих неоднозначность.
  4. Заполняйте величины вместе с единицами измерения и не смешивайте проектные, рабочие и испытательные значения.
  5. Сопоставьте дату документа с фактической последовательностью работ и датами связанных журналов и актов.
  6. Перед подписанием проверьте все строки, приложения и количество экземпляров.

В размещенном образце использован единый условный объект — производственно-складской комплекс «Северный парк», проект 26-СП-АТХ. Значения служат примером заполнения и не должны переноситься в реальный документ без сверки с объектом.

Что проверить перед подписанием

  • применимость подтверждена категорией I–IV или PN свыше 10 МПа.
  • обозначения проводок совпадают с проектом и актами испытаний.
  • объем контроля подтвержден заключениями лаборатории.
  • наименование объекта и организаций совпадает во всех связанных документах.
  • в документе нет незаполненных обязательных реквизитов и противоречивых дат.
  • подписанты определены организационными документами проекта.

Полезно выполнить перекрестную проверку: открыть рабочий чертеж, спецификацию, паспорт или протокол и последовательно подтвердить каждое обозначение. Для числовых значений отдельно проверяют единицы, диапазон прибора и допустимые критерии.

Типовые ошибки

  1. поля термообработки и стилоскопирования оставлены двусмысленными.
  2. не указана категория трубопровода.
  3. вид сварки не связан с журналом и аттестацией персонала.
  4. нормативные графы переименованы или удалены.
  5. подпись проставлена лицом, полномочия которого не подтверждены.
  6. в статье или карточке указана универсальная обязательность рекомендуемой формы.

Исправления лучше вносить до подписания и передачи комплекта. Если документ уже подписан, порядок корректировки согласуют с участниками строительства и правилами принятого документооборота, сохраняя прослеживаемость версии.

Скачать DOCX и получить помощь

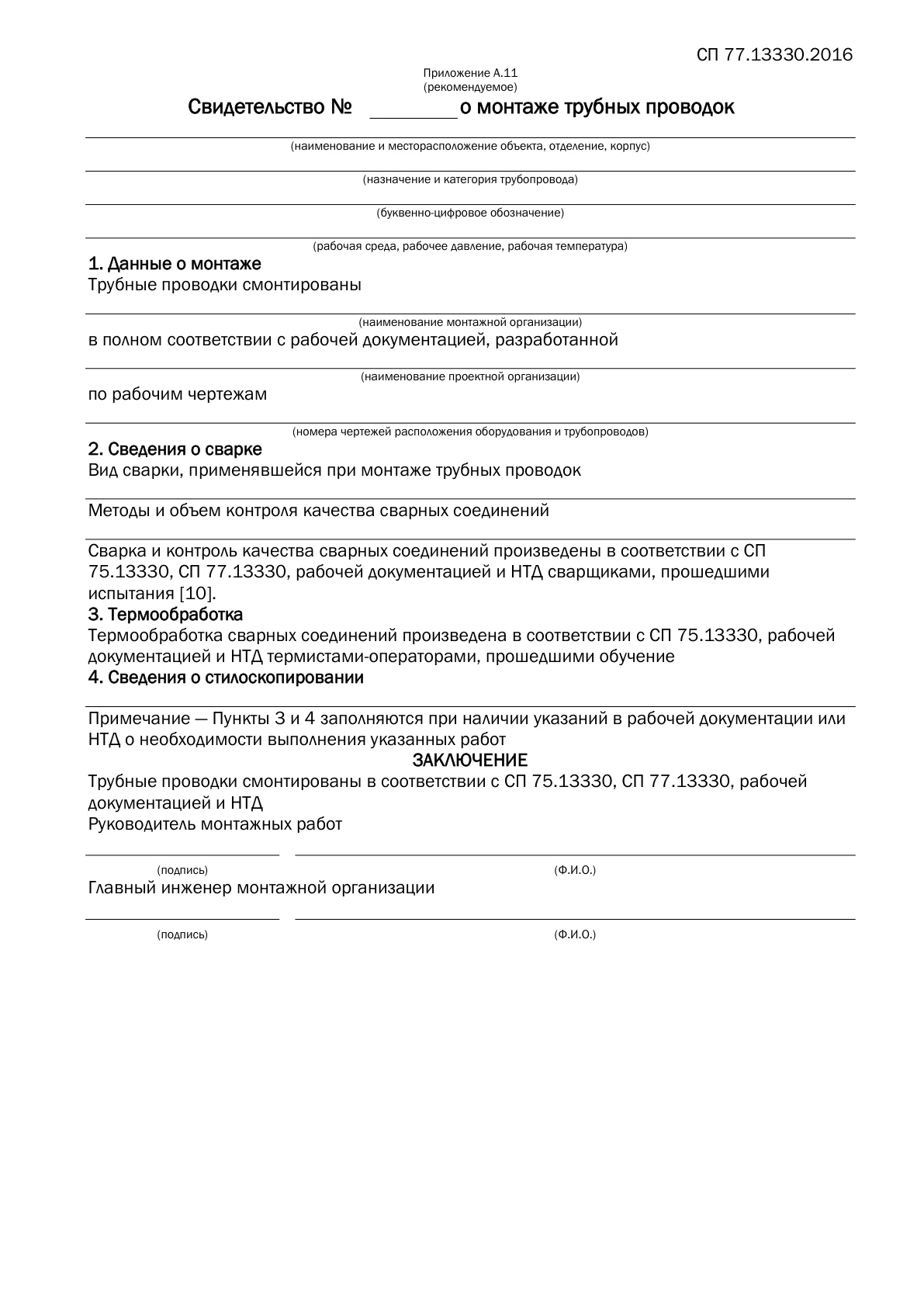

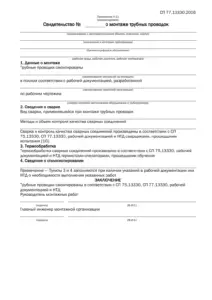

Ниже доступен редактируемый DOCX формы «Свидетельство о монтаже трубных проводок». Перед применением проверьте действующую редакцию нормативных требований, область применения и перечень документов по вашему объекту.

Если нужно подготовить или проверить комплект актов, журналов, схем и приложений, закажите услугу «Исполнительная документация: ведение и сдача». Другие бланки собраны в перечне форм исполнительной документации.
