Для чего нужна форма
Строительный паспорт газорегуляторного пункта (ГРП) — рекомендуемая форма приложения Т СП 42-101-2003. Документ подтверждает состав и качество строительства газорегуляторного пункта, включая оборудование, материалы, сварку и испытание. Он помогает собрать в одном месте состав и качество строительства газорегуляторного пункта, включая технологическое оборудование, обвязку и испытания и сохранить прослеживаемость между проектом, фактически выполненными работами и подтверждающими материалами.
Форма удобна как основа исполнительного документа, но сама по себе не заменяет договор, рабочую документацию, журналы, акты и протоколы. До заполнения определите границы предъявляемого участка, ответственных лиц и состав комплекта. Если на объекте действует утвержденный шаблон заказчика, сопоставьте его с приложением Т и зафиксируйте согласованные дополнения.
Нормативная основа и статус
СП 42-101-2003 утвержден постановлением Госстроя России от 26 июня 2003 года № 112 и введен в действие с 8 июля 2003 года. В самом своде правил приложение Т обозначено как рекомендуемое. Поэтому корректнее говорить о применении нормативного образца, а не об универсальной обязанности использовать только этот файл во всех договорах и на всех объектах.
Перед выпуском документа проверьте актуальные требования проекта, договора, технических условий, эксплуатирующей организации и строительного контроля. Если в них установлен иной состав реквизитов, форму можно дополнить, не искажая исходные данные. В подготовленном DOCX историческое обозначение года «200__» технически приведено к нейтральному «20__»; содержание и последовательность полей сохранены.
Что подготовить перед заполнением
Соберите исходные данные заранее: проект ГРП, заводской паспорт, сертификаты регуляторов и клапанов, исполнительные схемы, сварочная документация и протоколы испытаний. Сверьте наименования организаций с договорами, адрес и наименование объекта — с проектом, марки и заводские номера — с паспортами, а номера стыков и участков — с исполнительными схемами. Даты должны отражать реальную последовательность работ и контроля.
- назначьте одну версию проекта и перечислите учтенные изменения;
- проверьте единицы измерения, диаметры, давление и продолжительность выдержки;
- сопоставьте номера сертификатов, протоколов, стыков и оборудования с приложениями;
- убедитесь, что подписанты уполномочены на дату оформления;
- оставляйте прочерки или отметку «не требуется» только там, где это обосновано проектом.
Специализируется на разработке ППР и технологических карт для электромонтажных работ и инженерных сетей, организации…
Как заполнить документ
Заполняйте форму от идентификации объекта к техническим сведениям и затем к заключению. Основные группы реквизитов: тип и адрес ГРП, входное и выходное давление, линии редуцирования, паспорта оборудования, сварка, контроль и герметичность. Не копируйте данные из соседнего объекта и не сокращайте обозначения так, чтобы потерялась связь с чертежом, журналом или лабораторным документом.
Сначала внесите полное наименование объекта, адрес, номер проекта и организацию-исполнителя. Затем перенесите фактические характеристики из первичных документов. Табличные строки лучше заполнять по одному стыку, участку, образцу или единице оборудования — в зависимости от назначения формы. После этого сформулируйте вывод, который прямо следует из приведенных результатов, и укажите должности, инициалы, фамилии и даты подписания.
В демонстрационном примере на странице использованы вымышленные реквизиты объекта «Северный парк». Они показывают формат заполнения, но не являются готовыми исходными данными для реального строительства. Замените каждое выделенное значение сведениями своего объекта и повторно проверьте цифровые показатели.
Проверка перед подписанием
Проведите перекрестную проверку: название и шифр проекта должны совпадать во всех документах, технические параметры — с исполнительной схемой и паспортами, а результаты контроля — с оригиналами протоколов. Для этой формы подписи обычно ставят главный инженер или иной ответственный представитель строительно-монтажной организации и уполномоченный представитель эксплуатационной организации. Конкретный состав участников определяют по полномочиям, договору и принятой процедуре сдачи.
Проверьте отсутствие пустых обязательных строк, противоречащих дат, неподтвержденных исправлений и неоговоренных сокращений. Если документ ведется электронно, сохраните исходный редактируемый файл и утвержденную версию; имя файла, номер редакции и дата должны позволять однозначно найти подписанный экземпляр.
Частые ошибки
Наиболее рискованная ошибка — смешение заводских характеристик с фактической настройкой, отсутствие идентификации резервной линии или несогласованные значения рабочего и испытательного давления. Также встречаются разные названия одного объекта на титуле и в таблицах, округление измеренных значений без основания, ссылки на отсутствующие приложения, подписи вместо уполномоченных лиц и перенос плановых данных как фактических.
Не оставляйте демонстрационные значения из примера, не подписывайте документ до завершения соответствующего контроля и не меняйте положительный вывод, если таблица содержит неудовлетворительный результат. Исправления в подписанном экземпляре оформляйте по принятому у участников порядку, сохраняя историю версии. Если данных недостаточно, вернитесь к первичному документу, а не заполняйте поле предположительно.
Скачать DOCX и использовать образец

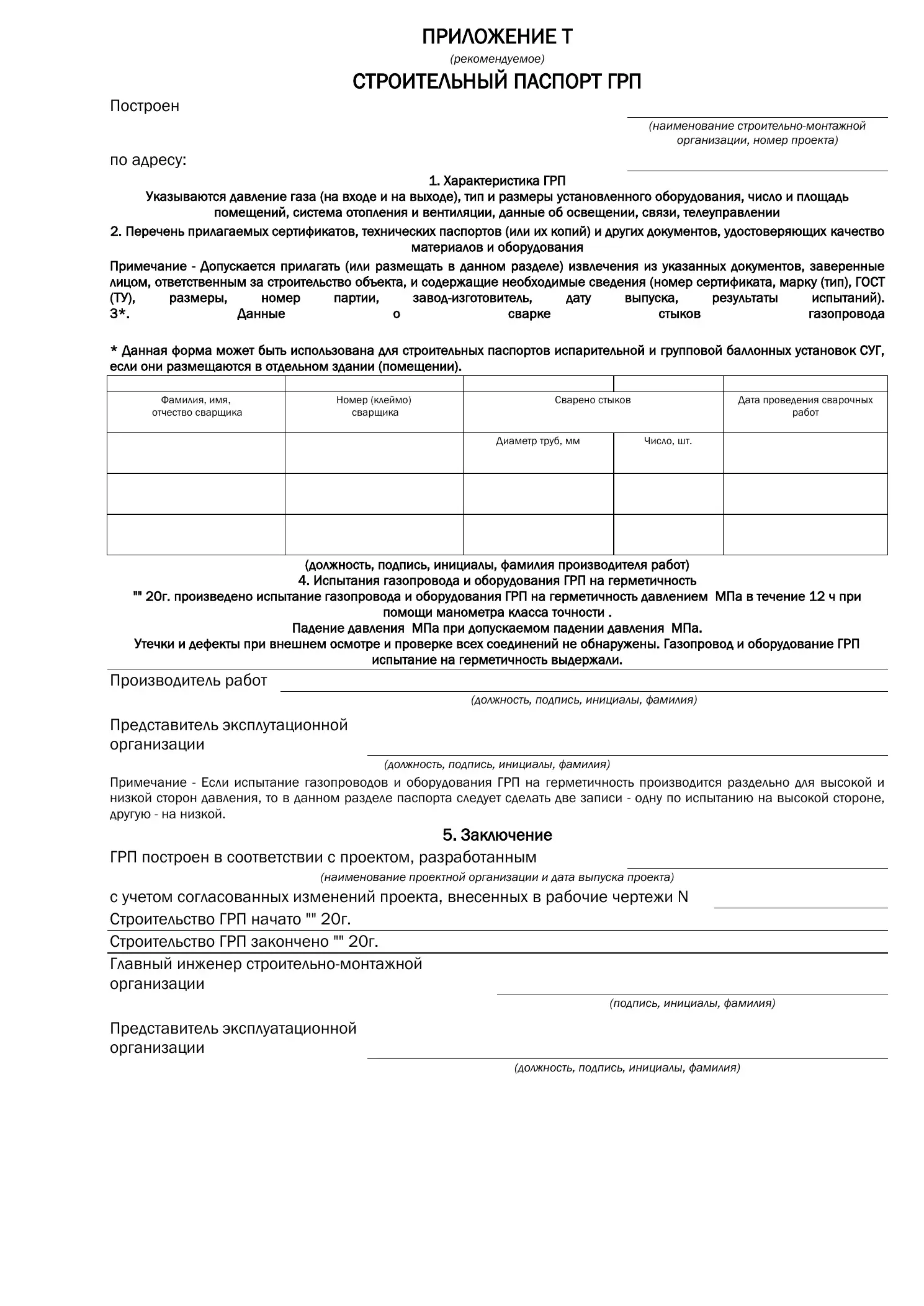

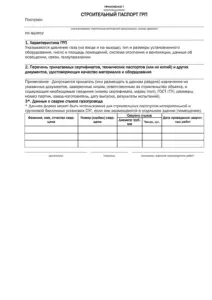

На этой странице размещен редактируемый DOCX, воспроизводящий форму приложения Т СП 42-101-2003, а также наглядный пример заполнения. Сначала скачайте файл, сохраните рабочую копию с понятным именем, внесите реквизиты объекта и только затем настройте размеры строк под фактический объем текста. Не удаляйте смысловые графы: при отсутствии показателя укажите обоснованную отметку.
Другие документы собраны в перечне форм исполнительной документации. Если требуется подготовить комплект под конкретный объект, можно заказать разработку исполнительной документации. Перед передачей заказчику выполните итоговую сверку с проектом, договором и требованиями принимающей стороны.
