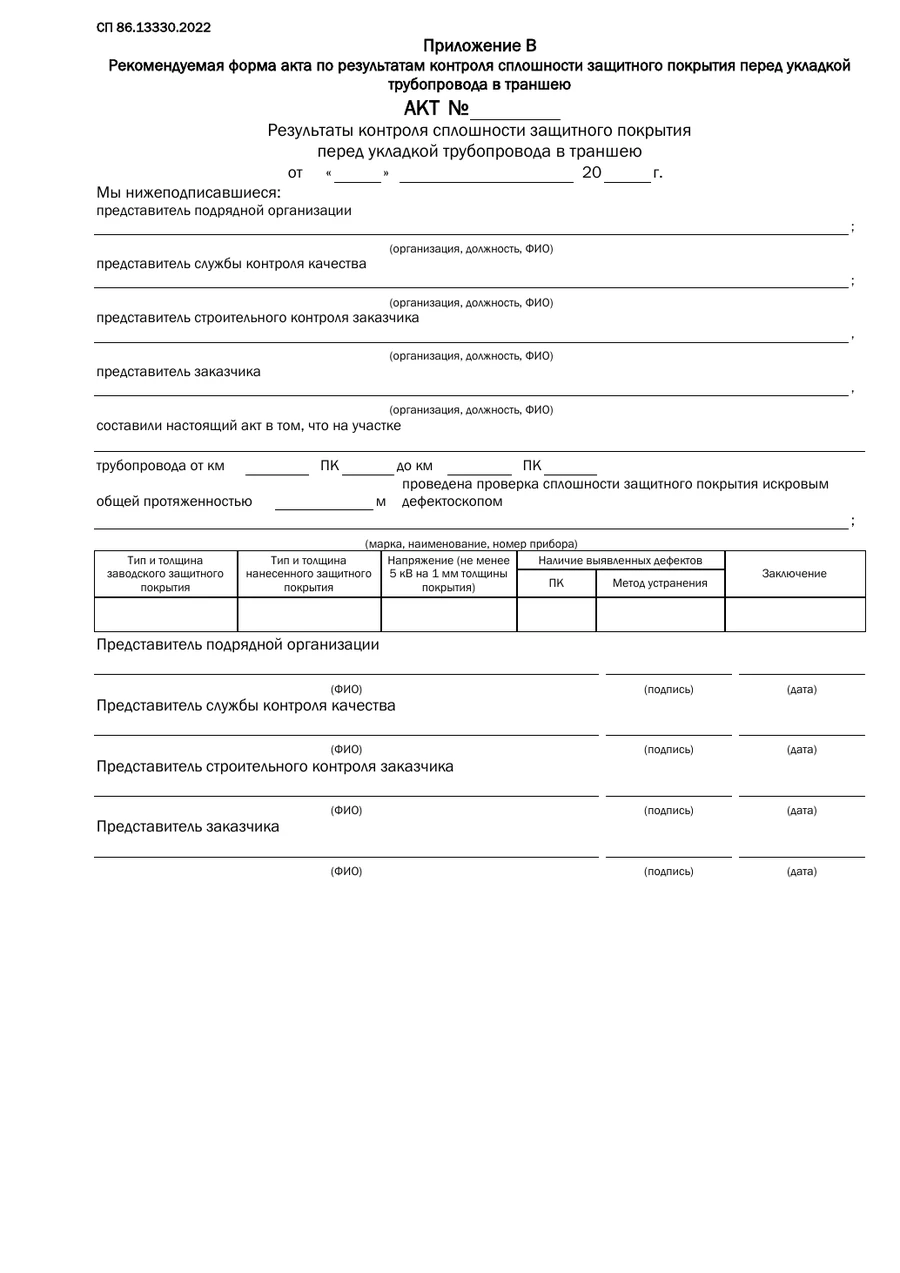

Акт контроля сплошности защитного покрытия трубопровода — редактируемый бланк приложения В СП 86.13330.2022. На странице размещены пустой DOCX, PDF для просмотра и печати и заполненный пример. Заголовок, порядок реквизитов, формулировки пунктов, названия граф, подписи и примечания сверены с нормативным образцом. Заполняемые места выполнены границами таблиц Word: при вводе текста линии сохраняются, а пояснения остаются отдельными строками и не смешиваются со значением.

Форма приведена в рекомендуемом приложении В СП 86.13330.2022. Её оформляют по результатам проверки защитного покрытия искровым дефектоскопом до укладки трубопровода в траншею. В бланке предусмотрены четыре участника, точные границы участка, протяжённость, прибор, параметры покрытия, напряжение, дефекты, способ устранения и заключение.

Назначение формы

Акт подтверждает, что на названном участке проверена сплошность заводского и нанесённого защитного покрытия и зафиксирован результат до закрытия трубопровода грунтом. Километры и пикеты ограничивают проверенную длину, а марка и номер дефектоскопа обеспечивают прослеживаемость измерения.

Таблица связывает тип и толщину двух покрытий с фактическим испытательным напряжением, обнаруженными дефектами, методом их устранения и итоговым заключением. Подписи подрядчика, службы качества, строительного контроля и заказчика подтверждают единый результат осмотра.

Какие сведения предусмотрены

  1. Участники. организация, должность и ФИО каждого из четырёх представителей
  2. Участок. наименование части трубопровода и границы от км/ПК до км/ПК
  3. Протяжённость. фактически проверенная длина в метрах
  4. Прибор. марка, наименование и индивидуальный номер дефектоскопа
  5. Покрытие. тип и толщина заводского и нанесённого защитного слоя
  6. Контроль. испытательное напряжение и место выявленного дефекта
  7. Решение. метод устранения, заключение, ФИО, подписи и даты

Как заполнять

  1. Определить границы. указать километры и пикеты без разрыва или перекрытия соседних актов
  2. Измерить длину. сопоставить общую протяжённость с указанными границами участка
  3. Проверить прибор. внести марку, номер и действительность контроля или поверки
  4. Описать покрытие. перенести тип и толщину из паспортов и фактических данных
  5. Установить напряжение. записать применённое значение с учётом толщины покрытия
  6. Зафиксировать дефекты. указать пикет каждого дефекта или отметить их отсутствие
  7. Устранить нарушения. записать фактический метод ремонта и повторный результат
  8. Подписать до укладки. получить четыре подписи и даты до помещения трубопровода в траншею

Кто оформляет и подписывает

Форма предусматривает представителя подрядной организации, службы контроля качества, строительного контроля заказчика и заказчика. Для каждого участника оставлены отдельные поля ФИО, подписи и даты. Состав подписантов нельзя объединять в одну строку или заменять общим штампом.

Эксперт статьи Опыт с 2005 года
ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год

Связь с исполнительной документацией

Акт проверяют вместе с журналом изоляционно-укладочных работ, паспортом покрытия, документами на ремонтные материалы, сведениями о приборе, исполнительной схемой и актами на соседние участки. Границы, протяжённость и даты должны образовывать непрерывную и непротиворечивую последовательность.

Типичные ошибки

  • выбрана одноимённая форма из другого нормативного документа;
  • номер формы и источник не указаны в реестре исполнительной документации;
  • длинные реквизиты внесены поверх пояснений или вручную набранных подчёркиваний;
  • даты не согласованы с журналами работ, актами и периодом полномочий подписантов;
  • обозначения объекта, участка, конструкций или документов различаются внутри комплекта;
  • отсутствует подпись применимого представителя либо документ о его полномочиях;
  • не указаны километры или пикеты начала и конца проверенного участка;
  • в таблице отсутствует фактическое испытательное напряжение;

Проверка перед передачей

  • номер и название формы совпадают с нормативным образцом;
  • наименование объекта перенесено без сокращений и расхождений;
  • все обязательные графы и пояснения присутствуют;
  • перед полем года сохранён напечатанный префикс 20;
  • даты и номера документов сопоставлены с другими материалами комплекта;
  • подписи относятся к лицам, полномочия которых действовали на дату оформления;
  • DOCX просмотрен после заполнения: переносов поверх линий и обрезанного текста нет.
  • границы участка и протяжённость согласованы;
  • все четыре подписи и даты предусмотрены на одной странице;

Форма помещается на одной странице без уменьшения подписей и полей. Сложный заголовок таблицы сохранён в два уровня, а строки километров, пикетов и общей протяжённости собраны без случайных переносов.
