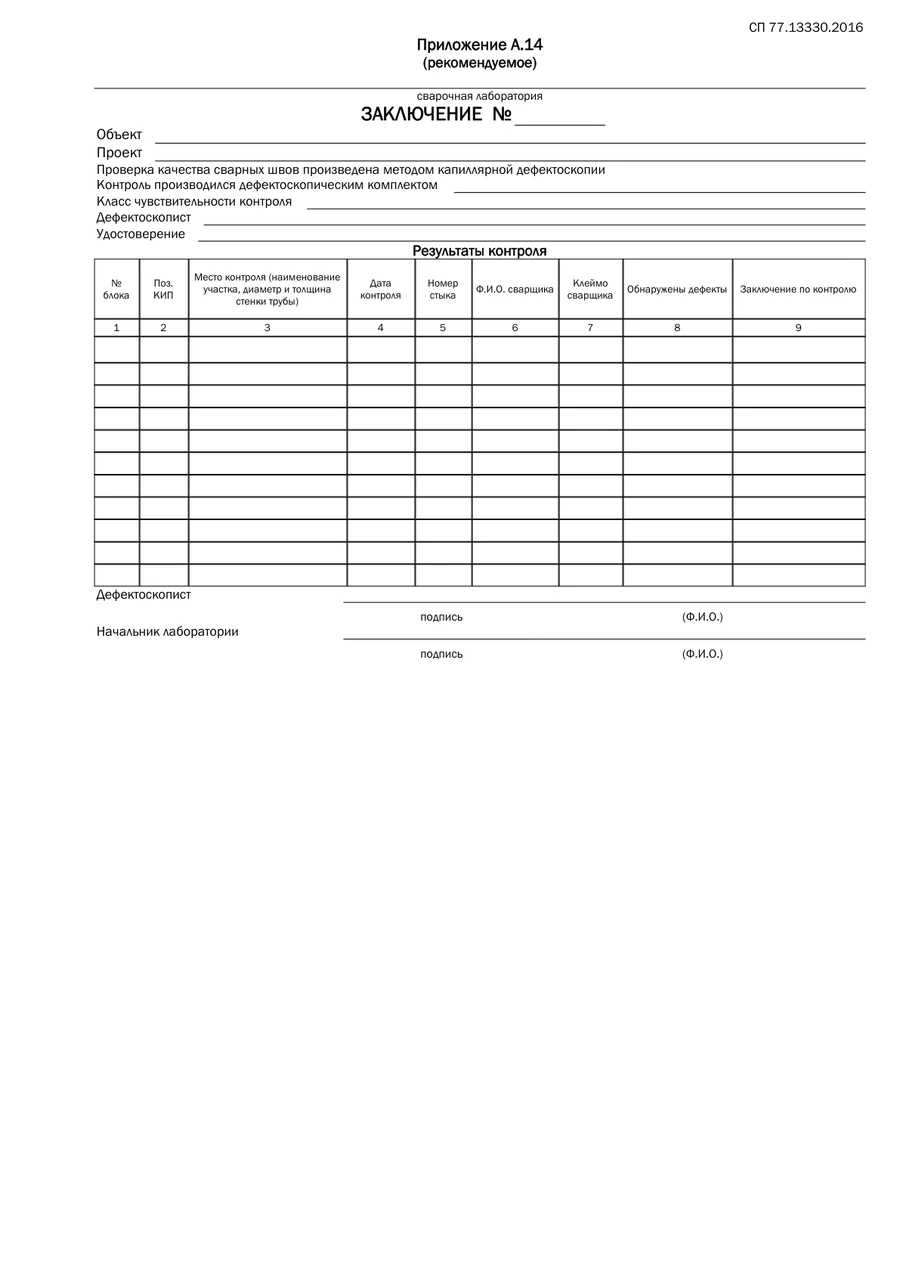

Заключение по капиллярной дефектоскопии сварных швов — редактируемая форма приложения А.14 СП 77.13330.2016. На странице размещены пустой DOCX, PDF для просмотра и печати и заполненный пример. Заголовок, последовательность реквизитов, названия граф, подписи и примечания сверены с официальным образцом. Поля выполнены границами нативных таблиц Word: текст можно менять без разрушения линий, а пояснения остаются отдельными строками.

Заключение А.14 предназначено для документирования капиллярного контроля сварных швов при монтаже систем автоматизации. На сайте есть форма контроля сварных соединений по СП 392, но она имеет иной номер, область применения и состав таблицы. В реестре следует сохранять ссылку именно на приложение А.14 СП 77.13330.2016.

Для чего нужна форма

Документ фиксирует условия и результат капиллярной дефектоскопии: применённый комплект, класс чувствительности, специалиста и удостоверение. Табличная часть связывает результат с объектом, проектом, блоком, позицией КИП и конкретным сварным стыком.

По заключению можно определить место контроля, дату, сварщика и его клеймо, выявленный дефект либо его отсутствие и окончательный вывод. Раздельные строки дефектоскописта и начальника лаборатории подтверждают выполнение и принятие контроля.

Что предусмотрено в бланке

  1. Лаборатория. указывают полное наименование сварочной лаборатории
  2. Объект и проект. переносят обозначения без сокращений, создающих неоднозначность
  3. Средства контроля. вносят комплект капиллярной дефектоскопии и класс чувствительности
  4. Дефектоскопист. записывают Ф.И.О. и реквизиты действующего удостоверения
  5. Место. указывают блок, позицию КИП, участок, диаметр и толщину стенки трубы
  6. Стык. фиксируют дату, номер стыка, сварщика и клеймо
  7. Результат. описывают обнаруженные дефекты и дают заключение по контролю

Как заполнять

  1. Проверить исходные данные. сопоставить объект, проект и карту сварных соединений
  2. Идентифицировать метод. записать комплект и фактически применённый класс чувствительности
  3. Указать специалиста. проверить Ф.И.О. и удостоверение дефектоскописта
  4. Привязать контроль. внести участок, размеры трубы и уникальный номер стыка
  5. Описать дефект. не оставлять графу пустой: указать вид дефекта или его отсутствие
  6. Оформить вывод. отразить годность или необходимость исправления и повторного контроля
  7. Подписать. раздельно заполнить подпись и Ф.И.О. дефектоскописта и начальника лаборатории

Кто оформляет и подписывает

Заключение подписывают дефектоскопист, выполнивший контроль, и начальник сварочной лаборатории. Подпись и Ф.И.О. размещены в отдельных полях; объединять их с табличной строкой результата не следует.
