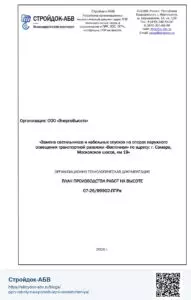

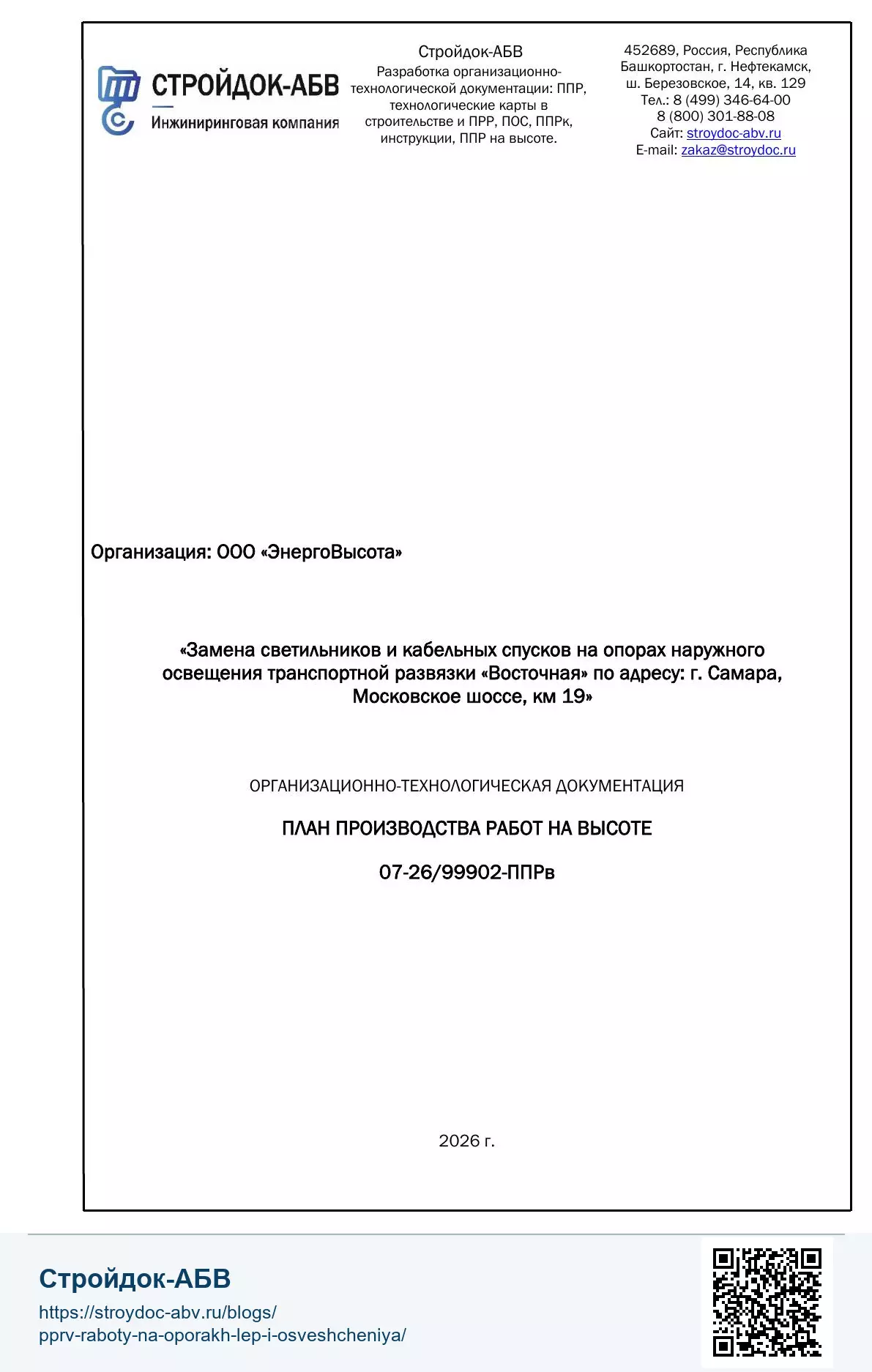

ППРв на работы на опорах ЛЭП и наружного освещения — PDF

Что входит в ППРв на опоры

Документ предназначен для работ в обесточенной зоне. Операции под напряжением, специальные методы на высоковольтных линиях и применение вертолётной техники в него не входят.

• организационные меры, переключения, проверка отсутствия напряжения и заземление;
• осмотр основания, ствола, траверс, лестниц и состояния креплений;
• ограждение зоны у опоры с учётом проезжей части и пешеходов;
• подъём по штатному маршруту, когтям или лазам с непрерывной страховкой;
• анкерное устройство обхватом подтверждённого элемента опоры;
• раздельная грузовая верёвка для светильников, проводов и инструмента;
• остановка работ при ветре, грозе, осадках и обледенении;
• объектный ПСЭР с доступом спасателя и управляемым спуском.

10 этапов работ на опоре

Допуск на высоту начинается только после завершения электротехнических организационных мер и проверки устойчивости опоры. Работник не выполняет переключения самовольно и не поднимается по элементам с неустановленным состоянием.

1. Подготовка задания. Уточняют опору, состав работ, схему питания, границы отключения, роли персонала и порядок связи.
2. Переключения и допуск. Выполняют отключение, принимают меры против ошибочной подачи напряжения, проверяют его отсутствие и устанавливают заземления.
3. Ограждение территории. Закрывают участок у опоры, согласуют движение транспорта и исключают нахождение людей под рабочей зоной.
4. Осмотр опоры. Проверяют основание, наклон, трещины, коррозию, лестницы, траверсы и элементы, используемые для присоединения.
5. Проверка СИЗ. Осматривают привязь, стропы, лазы или когти, каску, инструмент, связь и спасательный комплект.
6. Подъём работника. Поднимаются по назначенному маршруту с поочерёдной перестёжкой без одновременного отсоединения обоих усов.
7. Организация позиции. Рабочий закрепляется за подтверждённый элемент, принимает устойчивое положение и страхует инструмент.
8. Подача оборудования. Светильники, кронштейны и кабельные элементы подают отдельной верёвкой при закрытой зоне внизу.
9. Монтаж и контроль. Оборудование временно фиксируют, окончательно закрепляют и проверяют до освобождения грузовой системы.
10. Спуск и завершение. Инструмент опускают отдельно, работник спускается с непрерывной страховкой, после чего снимают допуск и ограждение.

Допуск и электробезопасность

Работы начинают после выполнения предусмотренных схемой переключений и допуска уполномоченным персоналом. Отключённые токоведущие части защищают от ошибочной подачи напряжения, проверяют его отсутствие и заземляют в установленных местах. Состав бригады и группы по электробезопасности принимают по характеру работ.

ППРв фиксирует границы высотной зоны и их связь с электрическими охранными зонами. При изменении схемы питания, появлении наведённого напряжения или приближении посторонней техники работы прекращают до нового подтверждения условий.

• плакаты, ограждения и заземления не снимают до вывода высотной бригады;
• связь с допускающим сохраняют до полного завершения работ;
• при грозе и недостаточной видимости подъём запрещается;
• работы под напряжением требуют отдельной технологии и в этот ППРв не входят.

Подъём и непрерывная страховка

Когти и лазы подбирают под конкретный профиль и диаметр опоры, проверяют перед применением и используют совместно со страховочной системой. Если предусмотрена штатная лестница, оценивают её крепления, коррозию и возможность непрерывного присоединения.

Эксперт статьи Опыт с 2006 года

Шамсиев Артур Насхатович Руководитель Стройдок-АБВ

Специализируется на разработке ППР, ТК и ПОС, автоматизации подготовки проектной документации, расчёте технико-экономических показателей…

Нефтекамский Нефтяной колледж - "Строительство и эксплуатация зданий и сооружений", 2006г.; Оренбургский государственный университет - "Городское строительство и хозяйство", 2014 г. Подробнее об эксперте

При перестёжке один ус двухплечевого стропа остаётся закреплённым. Анкерную петлю устанавливают только на подтверждённом несущем элементе. Светильники, провода и кронштейны не применяют как точки страховки.

Подача светильников и кабельных элементов

Грузы поднимают отдельной верёвкой после выхода работника на устойчивую позицию. Оператор удерживает груз от раскачивания, а люди остаются вне вертикальной проекции. Инструмент хранится в закрытой сумке и дополнительно страхуется.

Перед отсоединением грузовой системы элемент закрепляют всеми предусмотренными соединениями. При работе рядом с дорогой подъём согласуют с временной схемой движения и не допускают выноса груза в открытую полосу.

План спасения с опоры

Спасатель использует тот же проверенный маршрут либо заранее назначенное резервное средство доступа. До начала эвакуации подтверждают сохранение электрически безопасного состояния линии.

1. остановить работы, закрыть зону у опоры, уведомить допускающего и вызвать экстренные службы;
2. подтвердить отсутствие изменения электрической схемы и поддерживать связь с пострадавшим;
3. спасателю подняться по защищённому маршруту с независимой страховочной и спасательной системой;
4. присоединить пострадавшего, стабилизировать его положение и разгрузить сработавший строп;
5. выполнить управляемый спуск по свободной стороне опоры в ограждённую зону;
6. оказать первую помощь, изъять снаряжение и сохранить место происшествия для разбора.

Траектория спуска не должна пересекать провода, траверсы, ограждения и проезжую часть. Если свободной стороны нет, в ПСЭР заранее предусматривают резервный подъёмник или промежуточные перестановки системы.

Что уточнить по фактической линии

Тип опоры и название работ не заменяют электрической и конструктивной схемы. Для разработки нужны проверенные исходные данные.

• схема сети, класс напряжения, границы отключения и порядок заземления;
• тип, высота, материал, основание и фактическое состояние опор;
• расположение проводов, траверс, светильников и рабочего места;
• способ подъёма, модели когтей или лазов и точки присоединения;
• масса и габариты оборудования, отдельная грузовая система;
• охранная зона, движение транспорта и пешеходные маршруты;
• метеоограничения и порядок контроля наведённого напряжения;
• состав спасательной группы, комплект и свободная сторона спуска.

Чем работы на опорах отличаются от АМС

На АМС основными особенностями являются высота решётчатой конструкции, антенны, фидеры и электромагнитная обстановка. На опорах ЛЭП и освещения ключевыми становятся электрические переключения, заземление, состояние ствола, применение когтей или лазов и близость дорог.

Схему анкеровки и спасения с мачты нельзя автоматически переносить на железобетонную или металлическую опору. ППРв уточняют по конкретной конструкции и фактическому отключению.
