ППР на электромонтажные работы и строительство сети 10 кВ
Скачайте ППР на строительство наружной сети электроснабжения 10 кВ производственно-складского комплекса. Основной документ содержит 72 страницы, 14 взаимосвязанных этапов, календарный и ресурсные графики и пять листов стройгенплана. Полный файл на 256 страниц дополнен пятью технологическими картами и ППР на работы на высоте.
Комплект разработан по рабочей документации на кабельную линию и воздушную защищённую линию, разделу системы электроснабжения, ПОС и сметным материалам. Наименование объекта и реквизиты заказчика и подрядчика изменены для публичного размещения. Другие направления собраны в каталоге ППР.

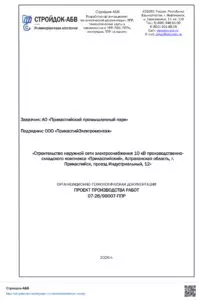

Скачать ППР на электромонтажные работы в PDF
Основной ППР, 72 страницы. Во всём документе сохранён текстовый слой: можно искать и выделять текст, изучать организационно-технологические решения, таблицы, календарный план, графики ресурсов и пять листов стройгенплана. На каждой странице размещены ссылка и QR-код Стройдок-АБВ.
Полный комплект, 256 страниц. Первые 72 страницы совпадают с основным ППР. Далее размещены пять технологических карт и ППР на работы на высоте; 184 страницы приложений доступны полностью и защищены фирменными водяными знаками.
Открыть основной ППР · Открыть полный ППР с технологическими картами. Оба PDF доступны без регистрации.
Комплект показывает структуру ППР и взаимную увязку кабельных, воздушных, земляных и высотных работ. Для производства работ решения требуется разработать по рабочей документации конкретного объекта, фактическому положению действующих коммуникаций, условиям присоединения, характеристикам оборудования и согласованному порядку отключений и допуска.
Какие электромонтажные работы рассмотрены
ППР охватывает устройство одной цепи 10 кВ от существующего распределительного пункта. Кабельная часть включает три одножильных кабеля АПвПу2г-10 1×185/50 общей длиной 1020 м. Воздушная защищённая линия имеет протяжённость 2,069 км; для неё предусмотрены три провода СИП-3 1×95 общей длиной 6207 м.
- геодезическая разбивка трассы и уточнение положения действующих сетей;
- входной контроль стоек, кабеля, провода, труб, муфт и оборудования;
- ручная разработка кабельной траншеи и котлованов для переходов ГНБ;
- устройство переходов под железной и автомобильной дорогами методом ГНБ;
- монтаж защитных труб, песчаного основания и кабельных вводов в РП;
- установка 65 опор на 80 железобетонных стойках СВ110-5;
- монтаж заземляющих устройств, линейной арматуры и изоляторов;
- установка двух разъединителей РЛК-IV-10/630 и шести ограничителей перенапряжения;
- раскатка, натяжение и закрепление провода СИП-3;
- прокладка кабелей по траншее, защитным трубам и существующему РП;
- монтаж наружных и внутренних концевых муфт;
- электрические испытания, фазировка и оформление исполнительной документации.
Для двух переходов предусмотрены две трубы длиной 58 м под железной дорогой и две трубы длиной 78 м под автодорогой. Общая длина труб ПЭ160×14,6 SDR11 составляет 272 м. Строительство сети водоснабжения и переустройство распределительного пункта в целом в состав этого ППР не входят.
Специализируется на разработке ППР, ТК и ПОС, автоматизации подготовки проектной документации, расчёте технико-экономических показателей…
14 этапов строительства сети электроснабжения 10 кВ
- Организационная подготовка и допуск. Приёмка документации и площадки, назначение ответственных, согласование отключений и порядка работ рядом с действующими сетями.
- Геодезическая разбивка. Вынос оси ВЛЗ, положений опор и кабельной трассы, закрепление переходов ГНБ и контрольное шурфование.
- Временная площадка и входной контроль. Ограждение рабочих зон, организация складирования и проверка документов, маркировки и состояния материалов.
- Траншея и котлованы ГНБ. Ручная разработка грунта, устройство стартовых и приёмных котлованов, водоотлив и контроль устойчивости выемок.
- Переходы методом ГНБ. Пилотное бурение, расширение скважин, затяжка труб и непрерывный контроль траектории и параметров бурового раствора.
- Кабельное основание и защитные трубы. Подготовка песчаного основания, монтаж труб на открытом участке и устройство отдельных вводов одножильных кабелей.
- Установка опор ВЛЗ. Разработка котлованов, монтаж одностоечных и подкосных опор, выверка положения и закрепление стоек.
- Заземляющие устройства. Монтаж электродов и полосы, соединение металлоконструкций и измерение сопротивления заземления.
- Арматура, разъединители и ОПН. Сборка линейной арматуры, монтаж коммутационных аппаратов, приводов и средств защиты от перенапряжений.
- Монтаж провода СИП-3. Раскатка с применением роликов, натяжение по монтажным таблицам, закрепление и контроль стрел провеса.
- Прокладка кабелей 10 кВ. Протяжка по принятым трубам и траншее, соблюдение радиусов изгиба, маркировка и устройство запасов у мест оконцевания.
- Оконцевание и защитные покрытия. Монтаж шести концевых муфт, защитного кожуха, сигнальной ленты и послойная обратная засыпка.
- Электрические испытания. Проверка кабельной и воздушной частей, фазировка, испытания разъединителей и контроль заземляющих устройств.
- Исполнительная документация и сдача. Подготовка схем, актов, журналов и протоколов, восстановление территории и совместный осмотр сети.
Календарный план рассчитан на период с 7 сентября по 30 октября 2026 года при пятидневной рабочей неделе и одной восьмичасовой смене. Часть процессов выполняется параллельно раздельными бригадами: опоры и переходы ГНБ, кабельная и воздушная части, монтаж и подготовка исполнительной документации.
Пять технологических карт и ППР на работы на высоте
Полный PDF содержит точный комплект приложений по основным технологическим процессам:
- ТК-1. Ручная разработка траншеи и котлованов на кабельной трассе.
- ТК-2. Устройство переходов кабельной линии 10 кВ методом ГНБ.
- ТК-3. Монтаж железобетонных опор, оборудования и провода СИП-3 на ВЛЗ 10 кВ.
- ТК-4. Заземление, прокладка кабеля и испытания наружной сети 10 кВ.
- ТК-5. Подготовка трассы и входной контроль материалов сети 10 кВ.
- ППРв. Организация работ на высоте, применение подъёмника и систем обеспечения безопасности, порядок эвакуации и спасения.
Карты раскрывают последовательность операций, состав звеньев, применяемые машины и инструмент, требования к подготовке рабочих мест, точки контроля и безопасные способы выполнения работ. ППРв завершает комплект приложений и применяется при монтаже арматуры, оборудования и провода на опорах.
Что показано на пяти листах стройгенплана
В основной части размещены пять листов строительного генерального плана. Первый лист показывает общую трассу сети 10 кВ и границы производства работ. Последующие листы детализируют участки кабельной линии и ВЛЗ, переходы под дорогами, места установки опор, подъезды, зоны размещения машин и временного складирования материалов.
На СГП увязаны существующие коммуникации, распределительный пункт, кабельная траншея, котлованы ГНБ и участки монтажа опор. Перед началом работ положения сетей и рабочих зон уточняют по геодезической разбивке, фактическим условиям площадки и требованиям владельцев пересекаемых коммуникаций.
Контроль качества кабельной линии и ВЛЗ
Входной контроль охватывает паспорта и состояние стоек СВ110-5, кабеля АПвПу2г-10, провода СИП-3, труб ПЭ и двустенных труб, муфт, разъединителей, ОПН и линейной арматуры. Изделия с повреждениями или несоответствующей маркировкой отделяют от принятой партии и не передают в монтаж.
До закрытия скрытых работ принимают дно траншеи, песчаное основание, защитные трубы, положение кабелей, заземляющие устройства и профиль переходов ГНБ. При монтаже опор контролируют отметки, вертикальность, ориентацию траверс и качество закрепления. Для провода проверяют арматуру, стрелы провеса и расстояния до земли и пересекаемых объектов.
После завершения монтажа электротехническая лаборатория выполняет идентификацию фаз, измерения и испытания кабелей, разъединителей и заземлений. Результаты фиксируют в протоколах с указанием приборов и условий измерений. Подача напряжения допускается после устранения замечаний и только уполномоченным персоналом владельца по согласованной программе.
Безопасность земляных, монтажных и высотных работ
До разработки грунта фактическое положение коммуникаций уточняют трассоискателем и контрольным шурфованием. Выемки ограждают, при необходимости устанавливают инвентарные крепления и переходные мостики. При обнаружении неучтённой сети, воды или неустойчивого грунта работы на участке прекращают до принятия безопасного решения.
Стойки и барабаны разгружают по паспортным схемам строповки. Места установки крана и подъёмника выбирают с учётом несущей способности основания, расстояния до выемок и границ опасной зоны. Работы на опорах выполняют по ППРв с применением предусмотренных средств защиты, систем удерживания или страховки и установленного порядка спасения.
Испытательную зону ограждают и исключают доступ посторонних. После испытаний цепи разряжают и возвращают в безопасное состояние. Переключения и допуск в действующем РП выполняет персонал владельца электроустановки.
Какие исходные данные нужны для ППР на ваш объект
- рабочие чертежи кабельных и воздушных линий, схемы и спецификации;
- планы трасс, продольные профили переходов и геодезическая основа;
- ПОС и актуальная схема организации строительной площадки;
- сведения о действующих коммуникациях, охранных зонах и точках присоединения;
- ведомость объёмов работ, смета или техническое задание;
- паспорта кабеля, провода, опор, труб, арматуры и электрооборудования;
- условия отключений, переключений, допуска и взаимодействия с владельцами сетей;
- сроки, состав бригад, перечень машин и требования заказчика к исполнительной документации.
