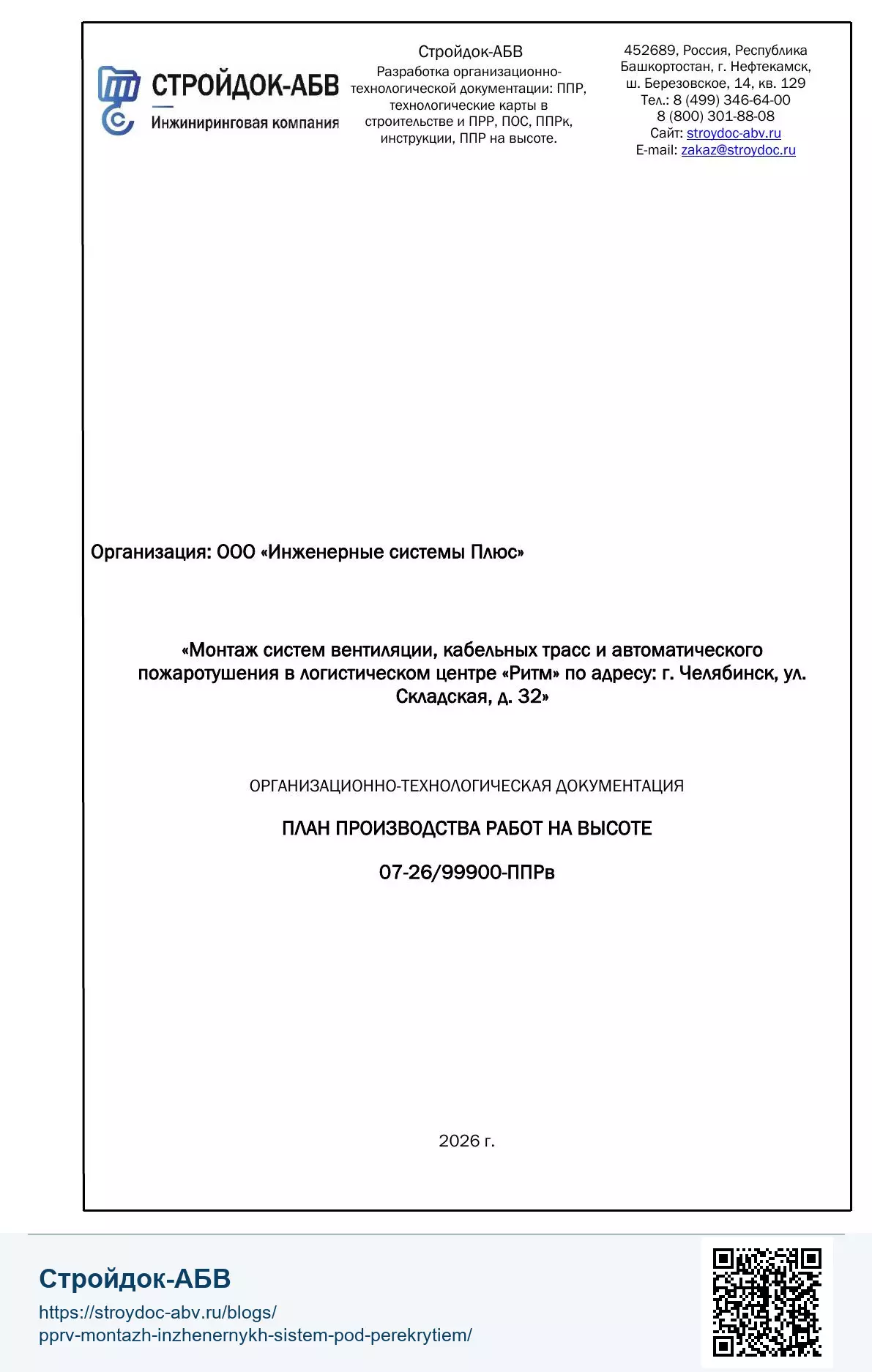

ППРв на монтаж инженерных систем под перекрытием — PDF

Какие работы охватывает ППРв

Высотные решения распространяются на монтаж креплений, секций воздуховодов, кабельных лотков, труб и арматуры под перекрытием. Для каждой рабочей зоны выбирают одно подходящее средство доступа; использовать подъёмник и вышку-туру как взаимозаменяемые без оценки пола, высоты и габаритов нельзя.

• обследование пола, перепадов, проёмов и маршрутов перемещения;
• разделение зон для ножничного подъёмника и передвижной вышки-туры;
• предсменная проверка органов управления, ограждений и стабилизаторов;
• ограждение рабочей зоны и согласование с движением людей и техники;
• подача элементов без перегрузки платформы или настила;
• временное удержание деталей до окончательного закрепления;
• запрет выноса корпуса за ограждение и применения случайных подставок;
• объектный ПСЭР с наземным управлением и резервным доступом.

10 этапов организации работ под перекрытием

Монтаж разбивают на участки, для которых заранее подтверждены подъезд, несущая способность пола, рабочая высота и способ подачи элементов. Передвижение средства доступа выполняют только после освобождения площадки.

1. Обследование помещения. Проверяют высоту, балки, коммуникации, проёмы, состояние пола, уклоны и движение соседней техники.
2. Разметка зон. Обозначают рабочие участки, маршруты подъёмника, места вышки-туры, складирование и проходы для персонала.
3. Выбор средства доступа. Для каждого участка назначают ножничный подъёмник либо вышку-туру по высоте, габаритам, нагрузке и частоте перемещений.
4. Приёмка оборудования. Проверяют паспорта, осмотры, ограждения, двери, аварийное управление, настилы, диагонали и стабилизаторы.
5. Ограждение участка. Исключают проход под монтажом, согласуют совмещённые работы и назначают наблюдающего при перемещении.
6. Подача элементов. Воздуховоды, лотки и трубы поднимают безопасным способом и размещают в пределах грузоподъёмности.
7. Монтаж креплений. Рабочие не выходят за ограждение; отверстия и анкеры выполняют с контролем пыли, инструмента и действующих коммуникаций.
8. Установка системы. Элемент временно удерживают, выверяют и окончательно закрепляют до снятия подъёмного приспособления.
9. Перемещение. Платформу полностью опускают или освобождают вышку от людей и материалов, после чего переставляют по проверенному маршруту.
10. Приёмка участка. Проверяют крепления, убирают инструмент, снимают ограждение после выхода людей и фиксируют готовность следующей зоны.

Безопасная работа с ножничного подъёмника

Подъёмник устанавливают на ровной прочной поверхности с учётом допустимого уклона и расстояния до проёмов. Перед подъёмом закрывают входную дверь платформы, проверяют ограждение, основной и наземный пульты, аварийное опускание и заряд тяговых батарей.

Работники остаются внутри ограждения и не используют стремянки, ящики или настилы для увеличения высоты. Перемещение с поднятой платформой допускается только в пределах разрешений изготовителя, по очищенному маршруту и без людей в зоне движения.

• общая масса людей, инструмента и материалов не превышает грузоподъёмность;
• элементы не должны выступать так, чтобы задевать колонны и действующие сети;
• управление блокируют от случайного включения во время монтажа;
• наземный работник знает место аварийного клапана и порядок опускания.

Монтаж и перемещение вышки-туры

Вышку собирают по паспорту на выровненном основании с полным комплектом диагоналей, настилов, бортовых элементов и ограждений. Колёса фиксируют тормозами, а стабилизаторы устанавливают до подъёма работников. Доступ на настил выполняют по внутренней лестнице через предусмотренный люк.

Эксперт статьи Опыт с 2006 года

Шамсиев Артур Насхатович Руководитель Стройдок-АБВ

Специализируется на разработке ППР, ТК и ПОС, автоматизации подготовки проектной документации, расчёте технико-экономических показателей…

Нефтекамский Нефтяной колледж - "Строительство и эксплуатация зданий и сооружений", 2006г.; Оренбургский государственный университет - "Городское строительство и хозяйство", 2014 г. Подробнее об эксперте

Перемещать вышку с людьми, инструментом или материалами на настиле запрещается. Перед перестановкой участок освобождают, высоту приводят к допустимой для перемещения, проверяют маршрут и после установки повторно контролируют вертикальность, тормоза и стабилизаторы.

Подача воздуховодов, лотков и труб

Габаритные элементы подают секциями, масса которых позволяет безопасно удержать и временно закрепить их с выбранной площадки. Рабочий не принимает деталь над ограждением с выносом корпуса. При необходимости применяют отдельное подъёмное средство и оттяжки.

До освобождения элемента проверяют не менее предусмотренного числа креплений. Острые кромки закрывают, инструмент страхуют от падения, а упаковку сразу удаляют с платформы. Хранение длинномерных деталей на ограждениях и поручнях запрещается.

План спасения и аварийное опускание

Основной аварийный сценарий для ножничного подъёмника начинается с наземного управления. При работе с вышки-туры приоритетом является безопасный спуск по штатному внутреннему маршруту; если он невозможен, применяется заранее выбранный резервный доступ.

1. остановить работы, отключить движение техники вокруг и оградить площадку;
2. установить связь с работником и определить состояние платформы, препятствий и энергоснабжения;
3. при исправной системе опустить платформу нижним пультом или штатным аварийным клапаном;
4. если опускание невозможно, подать резервный подъёмник или подготовленную спасательную систему с независимой точки;
5. перевести пострадавшего с сохранением непрерывного присоединения и опустить на пол в свободную зону;
6. оказать первую помощь, заблокировать оборудование и передать его для технического осмотра.

Прыжок с платформы, спуск по ножничному механизму и переход на случайную конструкцию не рассматриваются как способы эвакуации. Наземный пульт и резервный маршрут должны оставаться доступными всю смену.

Что уточнить по площадке

Планы инженерных систем должны быть сопоставлены с фактическим состоянием помещения и логистикой. Особенно важны скрытые перепады пола и совмещённое движение погрузчиков.

• планы и разрезы с высотами монтажа и габаритами систем;
• масса секций, способ временного удержания и точки подачи;
• прочность, ровность и уклоны пола, наличие каналов и проёмов;
• ширина проходов, двери, балки и действующие коммуникации;
• паспорта ножничного подъёмника и вышки-туры;
• маршруты людей, погрузчиков, кран-балок и других механизмов;
• порядок отключения действующих систем в зоне монтажа;
• резервное средство доступа и подготовка спасательной группы.

Границы применения документа

ППРв определяет безопасный доступ и действия работников на высоте, но не заменяет технологические карты на соединение воздуховодов, кабельных трасс, трубопроводов и противопожарных систем. Эти документы должны быть согласованы по массе секций и последовательности монтажа.

Нельзя переносить выбор подъёмника на другое помещение без проверки пола, высоты и проёмов. Вышка-тура, пригодная для одного участка, может оказаться неустойчивой на уклоне или не пройти между оборудованием в соседней зоне.
