Скачать ППР на водоснабжение, канализацию и отопление

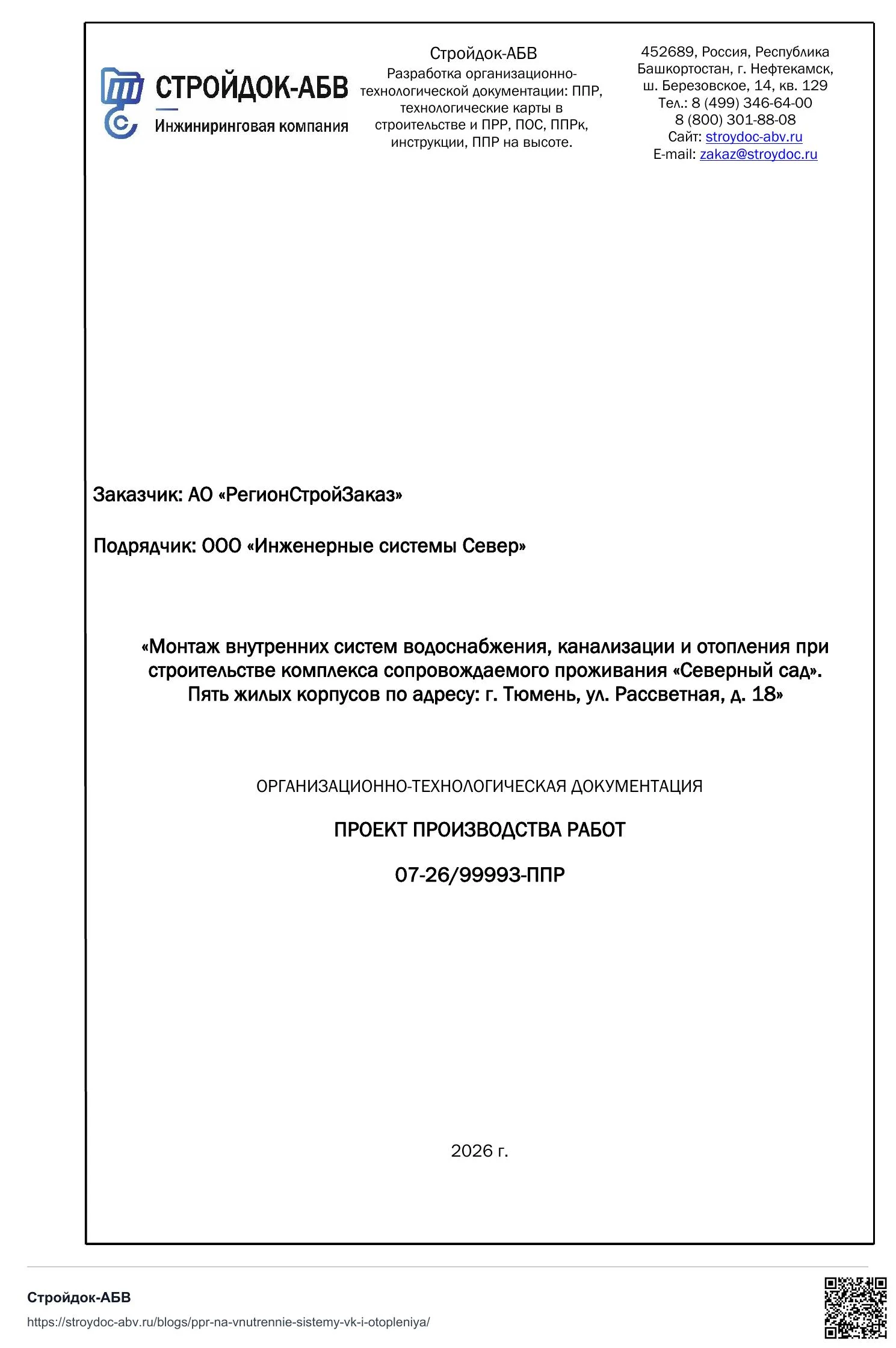

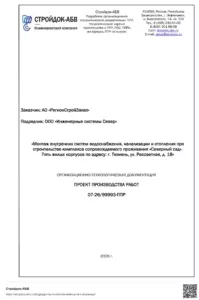

Основной ППР, 50 страниц. Текстовый слой сохранён на всех страницах. Можно искать требования, копировать фрагменты для изучения, проверять таблицы, календарный план и графики ресурсов. На каждой странице размещены фирменная ссылка и QR-код.

Полный ППР, 231 страница. Первые 50 страниц совпадают с основным документом. Далее без сокращений размещены семь технологических карт на 181 странице, защищённые водяными знаками.

Перейти к загрузке основного и полного PDF. Оба файла доступны без регистрации.

Какие системы и объёмы охвачены

ППР объединяет процессы, которые обычно выполняются несколькими специализированными звеньями. Последовательность построена по корпусам и этажам: от подготовки ИТП и магистралей до подключения приборов, теплоизоляции, испытаний и исполнительной документации.

• монтаж пяти индивидуальных тепловых пунктов;
• стальные и полиэтиленовые трубопроводы обвязки ИТП — 150 м;
• трубопроводы системы отопления — 3580 м по диаметрам 20, 25 и 32 мм;
• общая протяжённость отопительных трубопроводов с обвязкой ИТП — 3730 м;
• холодное и горячее водоснабжение — 1780 м;
• внутренняя канализация диаметром 50 и 110 мм — 546,5 м;
• трапы — 30 шт., душевые сифоны — 20 шт.;
• санитарные приборы: унитазы и писсуары, умывальники, мойки и ванны;
• 60 смесителей, пять расширительных баков и пять водонагревателей;
• арматура, измерительные приборы, теплоизоляция и огнезащитная заделка проходок.

Трубопроводы прокладываются с соблюдением проектных уклонов, компенсации температурных деформаций и доступности разъёмных соединений. Скрываемые участки предъявляются до зашивки шахт, потолков и конструкций.

Эксперт статьи Опыт с 2006 года

Шамсиев Артур Насхатович Руководитель Стройдок-АБВ

Специализируется на разработке ППР, ТК и ПОС, автоматизации подготовки проектной документации, расчёте технико-экономических показателей…

Нефтекамский Нефтяной колледж - "Строительство и эксплуатация зданий и сооружений", 2006г.; Оренбургский государственный университет - "Городское строительство и хозяйство", 2014 г. Подробнее об эксперте

10 этапов монтажа внутренних инженерных систем

1. Подготовка и входной контроль. Приёмка помещений, проходок и оснований, проверка труб, фасонных деталей, арматуры, приборов и оборудования.
2. ИТП и узлы управления. Разметка, установка пяти тепловых пунктов, монтаж обвязки, арматуры и элементов управления.
3. Отопление. Поэтажный монтаж магистралей, стояков, ответвлений и отопительных приборов с проектными уклонами и креплениями.
4. Холодное и горячее водоснабжение. Раздельная прокладка трубопроводов, устройство неподвижных и скользящих опор, подключение ответвлений.
5. Внутренняя канализация. Монтаж выпусков, стояков, раструбных труб, отводов, трапов и сифонов с контролем уклонов.
6. Санитарные приборы и оборудование. Установка и крепление приборов, баков и водонагревателей, подключение без натяга и проверка доступности соединений.
7. Арматура, приборы и маркировка. Монтаж запорно-регулирующих устройств, манометров, термометров и датчиков с обозначением систем и направления потока.
8. Теплоизоляция и проходки. Изоляция принятых трубопроводов, съёмные элементы у арматуры и сертифицированная огнезащитная заделка пересечений.
9. Испытания, промывка и дезинфекция. Опрессовка контуров, осмотр соединений, промывка и подготовка питьевого водоснабжения к эксплуатации.
10. Исполнительная документация и сдача. Схемы, акты, протоколы, паспорта, совместный осмотр, устранение замечаний и передача комплекта.

Календарный период принят с 13 июля по 18 декабря 2026 года при пятидневной рабочей неделе и одной восьмичасовой смене. Процессы идут по корпусам с технологическим перекрытием сроков, но испытания выполняются только по завершённым и подготовленным контурам.

Семь технологических карт в полном комплекте

Приложения разделяют общий ППР на конкретные процессы и позволяют проследить операции от подготовки до контроля:

• ТК-1. Монтаж внутренних систем холодного и горячего водоснабжения.
• ТК-2. Монтаж отопления и индивидуальных тепловых пунктов.
• ТК-3. Монтаж санитарных приборов и подключение оборудования.
• ТК-4. Монтаж внутренней хозяйственно-бытовой канализации.
• ТК-5. Монтаж трубопроводной арматуры и оборудования инженерных систем.
• ТК-6. Ручная дуговая сварка стальных трубопроводов отопления.
• ТК-7. Гидравлические испытания, промывка и дезинфекция внутренних трубопроводов.

Все 181 страница приложений доступны в полном PDF. Водяные знаки защищают карты от прямого копирования, сохраняя читаемость текста, таблиц и технологических схем.

Организация монтажа по корпусам и этажам

До начала работ подрядчик принимает помещения, отверстия, гильзы, закладные детали и места установки оборудования. Фактические отметки и размеры сопоставляют с рабочими чертежами. Несоответствия устраняют до массового монтажа, чтобы не допускать натяга трубопроводов и вынужденного изменения уклонов.

Трубы и оборудование комплектуют по системам и корпусам. Заглушки сохраняют до непосредственного соединения. Стальные участки сваривают аттестованным персоналом по принятой технологии, полимерные соединяют штатным инструментом. Опоры устанавливают до сборки протяжённых участков; крепление к случайным конструкциям не допускается.

После монтажа арматуры выполняют маркировку. Теплоизоляцию и заделку проходок начинают после промежуточной приёмки соединений. Доступ к арматуре, приборам, фильтрам и обслуживаемым узлам сохраняют.

Контроль качества и испытания

Входной контроль включает документы о качестве, маркировку, комплектность и отсутствие повреждений. Проверяют соответствие труб и фитингов проектным материалам и диаметрам, паспортные характеристики ИТП, арматуры, баков, водонагревателей и измерительных приборов.

При монтаже контролируют трассы и отметки, уклоны, расстояния между креплениями, компенсацию, положение неподвижных опор, качество сварных и разъёмных соединений, ориентацию арматуры и доступность обслуживания. Для канализации отдельно проверяют уклоны, направление раструбов, ревизии и герметичность присоединений.

Испытательный контур заполняют с удалением воздуха. Давление повышают ступенчато и контролируют поверенными манометрами; оборудование, не рассчитанное на испытательное давление, исключают из контура. После устранения течи испытание повторяют. Водоснабжение промывают, а хозяйственно-питьевую систему дезинфицируют с оформлением результатов.

Безопасность монтажных и испытательных работ

Рабочие места поддерживают свободными от обрезков труб и упаковки. При резке, сварке и сверлении применяют исправный инструмент, местное пылеудаление и средства защиты. Огневые работы выполняют по установленному на объекте порядку с подготовкой места и средствами пожаротушения.

Тяжёлые узлы ИТП и оборудование перемещают по рассчитанному маршруту и устанавливают штатными захватами. Работы с подмостей выполняют только после их приёмки. Проходки и открытые шахты ограждают.

На время опрессовки испытательную зону обозначают, нахождение людей перед заглушками и разъёмными соединениями исключают. Устранять дефекты под давлением запрещено; перед ремонтом давление полностью сбрасывают.

Какие исходные данные нужны для рабочего ППР

• рабочие чертежи отопления, водоснабжения, канализации и автоматизации ИТП;
• планы, аксонометрические схемы, узлы проходок и спецификации;
• ПОС, календарные сроки и данные о готовности помещений;
• ведомость объёмов работ или смета;
• паспорта ИТП, арматуры, приборов, санитарного и теплотехнического оборудования;
• технологии сварных, прессовых, резьбовых и раструбных соединений;
• требования к испытаниям, промывке, дезинфекции, наладке и исполнительной документации;
• состав бригад, применяемый инструмент и организация складирования по этажам.

На основании этих данных инженер уточняет захватки, ресурсы, контрольные точки и состав технологических карт, увязывает инженерные системы со строительной готовностью и смежными работами.
