ППР на монтаж ИТП и технологических трубопроводов

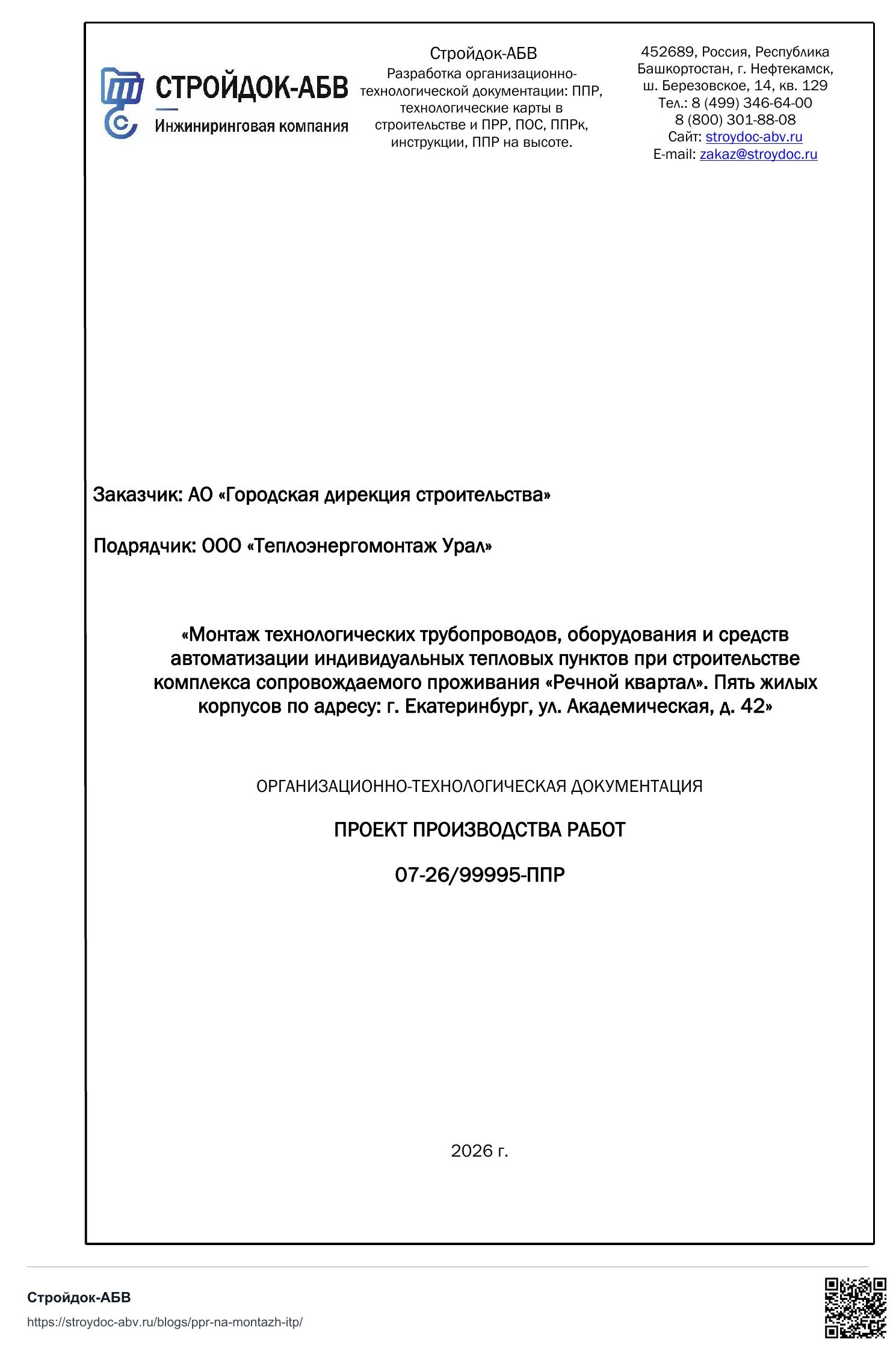

Комплект показывает монтаж оборудования, трубопроводов, арматуры, тепловой изоляции и средств автоматизации индивидуальных тепловых пунктов. Технология увязана с последовательной готовностью помещений, поставкой укрупнённых узлов, сварочными работами, промывкой, гидравлическими испытаниями и пусконаладкой.

52 страницы ППР
253 страницы в полном PDF
12 этапов работ
6 технологических карт

Что входит в ППР на монтаж ИТП

Основной документ содержит организационные решения, календарный и ресурсные графики, технологическую последовательность, схемы контроля, требования к сварке, испытаниям, промывке, изоляции и автоматизации. В полном PDF приложены технологические карты на ключевые монтажные процессы.

  • приёмка помещения, фундаментов, проёмов, закладных деталей и точек подключения;
  • такелаж и установка теплообменников, насосов, шкафов и вспомогательного оборудования;
  • изготовление и монтаж технологических трубопроводов, опор и узлов обвязки;
  • сварка, визуально-измерительный контроль и оформление сварочной документации;
  • гидравлические испытания, промывка и восстановление антикоррозионной защиты;
  • теплоизоляция, маркировка, монтаж КИПиА, электроподключение и комплексная наладка.

Исходные решения и границы применения

Технологическая часть подготовлена по проектной документации 2026 года на монтаж ИТП для пяти зданий комплекса. Учтены стеснённые помещения, поэтапная поставка оборудования, ограниченные монтажные проёмы, необходимость межсистемной увязки и передача каждого теплового пункта в самостоятельную пусконаладочную готовность.

Перед применением документа проверяют фактические массы и габариты блоков, грузоподъёмность такелажных средств, отметки фундаментов, схемы обвязки, марки сталей, категории трубопроводов, параметры испытаний и требования заводов-изготовителей.

12 этапов монтажа ИТП

  1. Приёмка помещения. Проверяют строительную готовность, геометрию проёмов, отметки пола и фундаментов, вентиляцию, освещение, водоотведение и безопасные маршруты перемещения грузов.
  2. Входной контроль. Сверяют оборудование и материалы со спецификациями, осматривают фланцы, патрубки и покрытия, проверяют паспорта, сертификаты и комплектность.
  3. Разбивка и опорные конструкции. Переносят оси и отметки, устанавливают рамы, кронштейны и подвесы, контролируют анкеровку и несущую способность основания.
  4. Такелаж оборудования. Организуют монтажный проём и временную зону, стропят изделия за штатные точки, перемещают по рассчитанному маршруту и устанавливают без ударных нагрузок.
  5. Установка основных агрегатов. Выверяют теплообменники, насосы, грязевики и баки по уровню и осям, фиксируют на основаниях и сохраняют доступ к обслуживаемым узлам.
  6. Заготовка трубопроводов. Выполняют резку, обработку кромок, сборку узлов, маркировку и предварительный контроль геометрии с учётом монтажных припусков.
  7. Монтаж трубопроводов. Собирают обвязку от оборудования к магистралям, устанавливают неподвижные и скользящие опоры, арматуру, дренажи, воздухоотводчики и измерительные участки.
  8. Сварочные работы. Соединения выполняют по утверждённой технологии аттестованным персоналом; контролируют подготовку стыков, режимы сварки, зачистку и идентификацию швов.
  9. Контроль и гидроиспытание. Проводят визуально-измерительный и предусмотренный проектом неразрушающий контроль, заполняют систему, удаляют воздух и испытывают на прочность и герметичность.
  10. Промывка и восстановление покрытия. Промывают контуры до нормируемого качества воды, очищают монтажные зоны, грунтуют повреждённые участки и маркируют трубопроводы.
  11. Изоляция и автоматизация. Монтируют теплоизоляцию и покровный слой, датчики, исполнительные механизмы, шкафы и кабельные линии, проверяют цепи и направление действия приводов.
  12. Комплексная наладка и сдача. Выполняют индивидуальные пуски, настройку регуляторов и защит, балансировку контуров, проверку диспетчеризации и передачу исполнительной документации.

Технологические карты в полном комплекте

Шесть технологических карт раскрывают такелаж и установку оборудования, сборку и сварку трубопроводов, монтаж опор и арматуры, гидравлические испытания и промывку, теплоизоляцию, а также установку средств автоматизации. Защищённые страницы не редактируются, но позволяют оценить полноту операций, контрольные точки и требования безопасности.

Контроль качества и исполнительная документация

По каждому контуру проверяют соответствие трассы и отметок, типы опор и арматуры, доступность обслуживания, качество сварных соединений, направление потока, расположение дренажей и воздухоотводчиков. Испытания начинают после оформления готовности, установки заглушек и удаления из схемы элементов, не рассчитанных на испытательное давление.

Эксперт статьи Опыт с 2006 года
Руководитель Стройдок-АБВ

Специализируется на разработке ППР, ТК и ПОС, автоматизации подготовки проектной документации, расчёте технико-экономических показателей…

Нефтекамский Нефтяной колледж - "Строительство и эксплуатация зданий и сооружений", 2006г.; Оренбургский государственный университет - "Городское строительство и хозяйство", 2014 г.

При сдаче передают исполнительные схемы, акты скрытых работ, журналы сварки и монтажа, заключения контроля, протоколы гидроиспытаний и промывки, паспорта оборудования, акты индивидуального и комплексного опробования.

Что нужно для ППР на ваш объект

  • рабочие чертежи тепломеханических решений, автоматизации и электроснабжения ИТП;
  • спецификации, паспорта и монтажные инструкции изготовителей;
  • массы оборудования, размеры проёмов и согласованный маршрут такелажа;
  • ведомость трубопроводов, марки материалов, категории и объём контроля сварки;
  • параметры испытаний, промывки и пусконаладки;
  • график готовности помещений и условия совмещённых работ.

Смежные документы: ППР на тепловые сети, ППР на внутренние системы ВК и отопления и ППР на сварочные работы.
