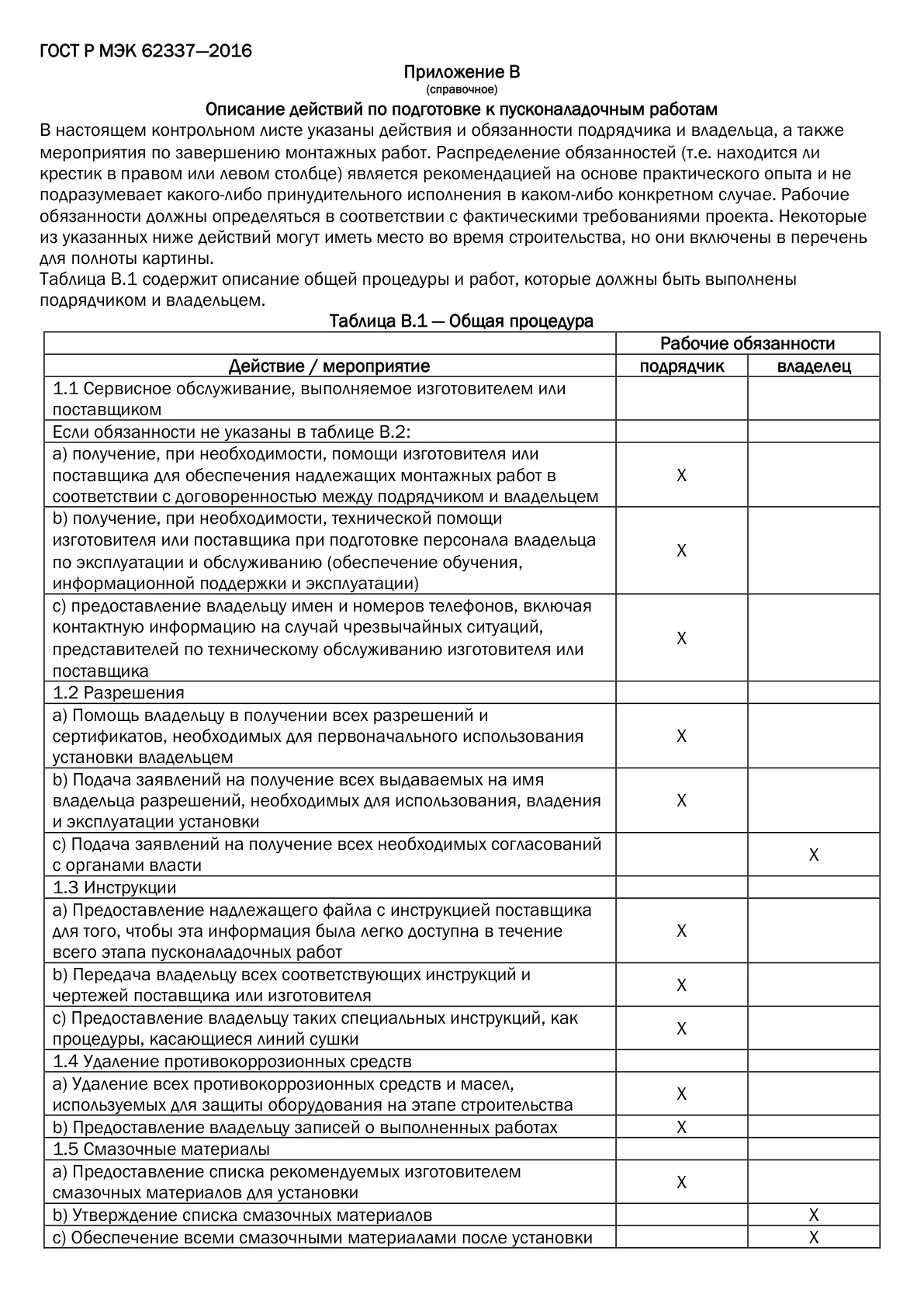

| 2.1 Емкости | | |
| a) Вскрытие емкости после установки и размещение в ней внутренних устройств, необходимых при установке на площадке. Внутренние устройства подлежат проверке до и после установки | X | |
| b) Открытие внутреннего и внешнего люков для проверки емкости владельцем, если не указано иное | X | |
| c) Проверки в присутствии владельца по его желанию | | X |
| d) Просушка, при необходимости — открытие емкости и установка материалов, указанных в 1.17 | X | |
| e) Закрытие после надлежащего выполнения требований разрешения на закрытие | X | |
| 2.2 Кожухотрубные теплообменники | | |
| a) Выполнение проверки на месте, при необходимости, теплообменников, которые прошли проверку на заводе | X | |
| 2.3 Воздушные теплообменники | | |
| a) Проверка теплообменников с целью убедиться в том, что все транспортировочные опоры и установочные материалы удалены | X | |
| b) Регулировка вентиляторных агрегатов с целью достижения установленного радиального зазора и мощности двигателя, необходимой для испытаний | X | |
| c) Проверка работы жалюзи и рабочих соединений | X | |
| 2.4 Огневые подогреватели | | |
| a) Выполнение испытаний под давлением в соответствии с применимыми нормами и правилами, спецификациями и распоряжениями владельца, при необходимости | X | |
| b) Проведение всех проверок в режиме остановки до зажигания в соответствии с инструкциями изготовителя | X | |
| c) Продувка топливных линий, проверка их чистоты и подключение трубопроводов горелок | X | |
| d) Проверка функционирования заслонок и регуляторов тяги, проверка положения индикаторов | | |
| e) Проверка работы предварительных воздухоподогревателей, воздуходувов и воздуходувок для удаления сажи | X | |
| f) Просушка огнеупорных материалов во время первоначального обжига с использованием температурных циклов, рекомендуемых изготовителем | | X |
| g) Проведение химической очистки и промывки, при необходимости. Удаление отходов и очищающих сред в соответствии с распоряжениями владельца | X | |
| h) Получение и заливка жидких теплопереносящих сред, при необходимости | | X |
| i) Проведение поджига, сушки и продувки | X | X |
| j) При желании — получение помощи от инженера по эксплуатации в виде технических рекомендаций во время установки или запуска | X | |
| 2.5 Насосы, компрессоры и приводы | | |
| a) Выравнивание опорных и фундаментных плит, цементирование всех несущих поверхностей | X | |
| b) Смягчение любых избыточных напряжений трубопроводов, которые могут передаваться насосам, компрессорам или приводам | X | |
| c) Осуществление инспекции свободных от напряжения соединений насосов | | X |
| d) При наличии соответствующих требований — химическая очистка завершенной системы смазки и масляного уплотнения. Удаление отходов и очищающих сред в соответствии с распоряжениями владельца | X | |
| e) Заправка систем смазки, масляного уплотнения и охлаждения смазки промывочным маслом и циркуляция с целью их очистки. Удаление всего промывочного масла в соответствии с инструкциями владельца | X | |
| f) Заправка систем смазки, масляного уплотнения и охлаждения смазки эксплуатационным маслом, рекомендованным изготовителем | X установка | |
| g) Проведение необходимых проверок вибрации, отключения, регуляторов и защитных устройств, а также проведение эксплуатационных испытаний и регулировок, на работающем оборудовании | X | |
| h) При желании — получение помощи от инженера по эксплуатации в виде технических рекомендаций во время установки или запуска | X | |
| i) Ведение необходимых записей | X | |
| 2.6 Резервуары | | |
| a) Установка внутренних устройств, необходимых при установке на площадке, после строительства | X | |
| b) Испытание резервуара и внутренних устройств в соответствии с требованиями. Удаление испытательной воды в соответствии с инструкциями владельца | X | |
| c) Проведение химической очистки и промывки в соответствии с требованиями. Удаление отходов и очищающих сред в соответствии с распоряжениями владельца | X | |
| d) Проверки и испытания в присутствии владельца по его желанию | | X |
| e) Закрытие после надлежащего выполнения требований разрешения на закрытие | X | |
| 2.7 Системы трубопроводов | | |
| a) Уведомление владельца о графике проведения испытаний | X | |
| b) Гидростатическое, пневматическое, гелиевое проникновение и проникновение красителя, а также рентгенодефектоскопия всех трубопроводов в соответствии с положениями норм и правил, спецификаций и распоряжений владельца | X | |
| c) Проведение полевых испытаний — при наличии уведомления | | X |
| d) Промывка и просушка системы, установка измерительных диафрагм. Измерительные диафрагмы не должны устанавливаться до гидростатических испытаний (см. 2.9 — удаление и изоляция других компонентов системы) | X | |
| e) Осушка системы, удаление заглушек и выполнение испытаний на герметичность с помощью гелия — в соответствии с требованиями | X | |
| f) Изолирование или окрашивание фланцев, резьбовых соединений и монтажных швов после завершения указанных испытаний каждой системы, если иное не указано владельцем | X | |
| g) Все сварные соединения (продольные, поперечные и направляющие) подземных трубопроводов, не прошедшие испытания на заводе, должны оставаться открытыми (не окрашенными, без покрытия или обертки) до завершения указанных испытаний | X | |
| h) Проверка трубных подвесок, опор, направляющих, расширительных соединений и других трубных деталей на предмет удаления всех транспортировочных и монтажных заглушек, а также на правильность настроек для холодной среды при проектном обслуживании. Также предоставление владельцу инструкций по горячему отверждению | X | |
| i) Проверка трубных подвесок, опор, направляющих и других трубных деталей для горячего отверждения и, при необходимости, мелкая регулировка | | X |
| j) Установка необходимых постоянных фильтрующих элементов | X | |
| k) Проверка, в объеме, указанном владельцем, наличия надлежащего уплотнения клапанов, смонтированных на установке | X | |
| l) Установка, в необходимых случаях, заглушек на клапанах | X | |
| m) Проверка и регистрация всех опечатанных клапанов, покраска или идентификация клапанов в соответствии с требованиями | | X |
| n) Устранение проблем с опорами, вибрацией и термическим расширением, выявленных на этапе пусконаладочных работ | | X |
| ИС МЕГАНОРМ: примечание.Обозначения пунктов даны в соответствии с официальным текстом документа. | | |
| j) Требование использования горячего и холодного крепления технологическими болтами на этапе пусконаладочных работ и запуска в соответствии с требованиями | | X |
| 2.8 Электропитание и электрическая разводка | | |
| a) Уведомление владельца о графике проведения испытаний и заводских приемочных испытаний (FAT) | X | |
| b) Присутствие, при наличии уведомления, на всех испытаниях и FAT и запись данных испытаний, при необходимости | | X |
| c) Проведение FAT распределительных устройств низкого напряжения (диспетчерская), среднего и высокого напряжения и предоставление владельцу соответствующих сертификатов испытаний | X | |
| d) Проведение испытаний изоляции на всех схемах соединений, за исключением освещения (должны быть предоставлены сертификаты специальных испытаний) | X | |
| e) Проведение испытаний изоляции обмоток электродвигателей и трансформаторов — от фазы к фазе и от фазы на землю (должны быть предоставлены сертификаты специальных испытаний) | X | |
| f) Проведение испытаний системы заземления для определения целостности соединений и значения сопротивления относительно земли (должны быть предоставлены сертификаты специальных испытаний) | X | |
| g) Проведение испытаний изоляции всей молниезащиты с целью определения проводимости соединений и значения сопротивления относительно земли | X | |
| h) Проверка установки диспетчерской (переключающее устройство низкого напряжения), включая соединения шин и входящее соединение | X | |
| i) Проверка установки и соединений между трансформатором и всеми распределительными устройствами, а также между друг другом и питанием от магистрали | X | |
| j) Проверка установки аварийного электропитания и систем освещения, включая силу света и все электрические схемы | X | |
| k) Испытания всех кабелей взаимодействия схем соединений электрических КИПиА | X | |
| l) Тестирование функциональности распределительных устройств низкого, среднего и высокого напряжения, а также автоматов защиты (должен быть предоставлен сертификат специальных испытаний) | | |
| m) Тестирование и установка распределительных устройств и автоматов защиты на надлежащее взаимодействие | X | |
| n) Проверка бесперебойного электроснабжения и/или контроль источников электропитания | X | |
| o) Заливка в электрические устройства масла или других материалов в соответствии с требованиями | | X |
| p) Выполнение контроля и регулировки всех распределительных устройств, оборудования диспетчерской и генераторов | X | |
| q) Проверка распределения электропитания (диспетчерская, аппаратная, комната управления и в поле) | X | |
| r) Тестирование схем управления электробезопасностью, включая аварийный выключатель (должен быть предоставлен сертификат специальных испытаний) | X | |
| s) Тестирование и регулировка блока преобразования частоты (должен быть предоставлен сертификат специальных испытаний) | X | |
| t) Тестирование электрического обогрева линий (если применимо) | X | |
| u) Тестирование лифтов и подъемных устройств (если применимо) | X | |
| v) Выполнение полной проверки электрического контура для каждой единицы оборудования (например, электродвигателя) в соответствии и путем создания по взаимной договоренности сертификатов проверки контуров, включая проверку проводки всех соединений | X | |
| w) Проверка последовательности чередования фаз, полярности и направления вращение электродвигателей | X | |
| x) Проверка коэффициента мощности и компенсирующей мощности | X | |
| y) Получение согласования местного инспектора, если необходимо | X | |
| z) Создание дефектной ведомости и присутствие во время проведения всех проверок (дефекты подлежат исправлению подрядчиком) | | X |
| aa) Предоставление компании записей по всем соответствующим сертификатам тестов/проверок, как минимум, по всем вышеуказанным мероприятиям | X | |
| ab) Удаление всех временных систем энергораспределения, которые были необходимы на этапе строительства | X | |
| 2.9 Системы КИПиА | | |
| a) Уведомление владельца о графике проведения испытаний и FAT | X | |
| b) Присутствие, при наличии уведомления, на всех испытаниях и FAT и запись данных испытаний, при необходимости | | X |
| c) Проведение проверок в режиме остановки с целью обеспечения работоспособности КИПиА, т.е. удаление транспортировочных блокировок, проверка перемещений указателей, проверка возможностей приборов измерять, функционировать и перемещать индикаторы датчиков в таком направлении и таким образом, которые предусмотрены для технологического процесса | X | |
| d) Согласно указаниям владельца на основе его опыта — продемонстрировать или выполнить полевую калибровку приборов с помощью стандартного испытательного оборудования и произвести необходимую регулировку, и настроить точки регулирования | X | |
| e) Очистка всех трансмиссионных и управляющих труб с помощью продувки охлажденным и отфильтрованным чистым воздухом перед подключением к компонентам приборов | X | |
| f) Очистка всех коллекторов снабжения воздухом с помощью продувки чистым воздухом и проверка их на герметичность | X | |
| g) Испытание на плотность соединений контуров пневматического управления в соответствии с ISA-S7.0.01 | X | |
| h) Проверка герметичности трубопроводов от приборов к технологическим трубопроводам | X | |
| i) Установка и подключение всех компонентов системы и проверка их соответствия спецификациям и требованиям проектирования на функциональность и диапазон с помощью моделируемых сигналов передачи, по мере необходимости | X | |
| j) Проверка всех электрических сигналов и схемы соединения сигнализации, источника энергоснабжения и полярности | X | |
| k) Проверка термопар на предмет надлежащего соединения проводов, положения элементов в карманах/камерах, полярности и целостности принимающих приборов | X | |
| l) Изоляция или удаление компонентов для проведения промывки, химической/механической очистки и повторная их установка по завершении этих операций | X | |
| m) Изоляция или удаление, при необходимости, таких встроенных компонентов, как клапаны управления, объемные и турбинные расходомеры для испытаний под давлением. Повторная установка этих приборов после испытаний системы со снятыми или изолированными компонентами | X | |
| n) Заливка уплотняющих жидкостей в соответствии с требованиями | | X |
| o) Полное повышение давления и запитка систем передачи и сигналов управления путем открытия технологических соединений на первичных датчиках и конечных регуляторах, а также установки настроек режима контроля на автоматическую эксплуатацию оборудования после загрузки и включения в поток технологического блока | X | |
| p) Тестирование защитного заземления, высококачественного заземления и электромагнитной защиты для обеспечения целостности соединений и защиты и значения сопротивления относительно земли. Проверка правильности установки (например, экранирующего заземления) | X | |
| q) Проверка установки и прокладки кабелей источников бесперебойного питания и распределения источников управляющего электропитания (переменный ток 115 В, переменный ток 230 В, постоянный ток 24 В) в аппаратной, комнате управления и в поле | X | |
| r) Проведение полной проверки контуров каждого датчика и привода (включая все соответствующие блокировки и функции управления) в соответствии с и путем создания по взаимной договоренности сертификатов проверки контуров, включая проверку проводки всех соединений | X | |
| s) Тестирование системы аварийного останова и системы управления горелками, включая все участки взаимодействия с другими системами/блоками. Получение согласования местного инспектора, если необходимо (должен быть предоставлен сертификат специальных испытаний) | X | |
| t) Тестирование средств обеспечения безопасности. Получение согласования местного инспектора, если необходимо (должны быть предоставлены сертификаты специальных испытаний) | X | |
| u) Тестирование систем/блоков компактной установки, включая все участки взаимодействия с другими системами/блоками (если применимо) | X | |
| v) Тестирование системы пожарной сигнализации (если применимо). Получение согласования местного инспектора, если необходимо (должны быть предоставлены сертификаты специальных испытаний) | X | |
| w) Тестирование системы внутренней связи (если применимо) | X | |
| x) Получение согласования местного инспектора, если необходимо | X | |
| y) Создание дефектной ведомости и присутствие во время проведения всех проверок (дефекты подлежат исправлению подрядчиком) | | X |
| z) Предоставление владельцу записей по всем соответствующим сертификатам тестов/проверок, как минимум, по всем вышеуказанным мероприятиям | X | |
| 2.10 Системы управления процессом (DCS) | | |
| a) Уведомление владельца о графике проведения FAT, объектовые интеграционные испытания (SIT), испытаний на соответствие техническим условиям на месте эксплуатации (SAT) | X | |
| b) Присутствие, при наличии уведомления, на всех испытаниях и FAT и запись данных испытаний, при необходимости | | X |
| c) Проведение полных FAT, в виде полного тестирования функциональности каждой функции управления технологическим процессом, в соответствии с описанием функций процесса. Тестирование комплексных функций с использованием соответствующего программного моделирования процесса. Предоставление сертификатов специальных испытаний для каждой функции управления процессом | X | |
| d) Присутствие во время FAT в соответствии с описанием функций процесса. Составление дефектной ведомости, дефекты из которой подлежат исправлению подрядчиком | | X |
| e) Выполнение SIT системы управления технологическим процессом (включая все отдельные информационные системы процесса, а также интеграцию DCS в структуры более высокого заводского уровня и другие блоки контроля данных процесса) на заводе. Предоставление сертификатов специальных испытаний по всем основным позициям (например, эксплуатационные испытания модулей ввода/вывода, технологических и операторских станций, сканирование времени реагирования и т.д.) | X | |
| f) Присутствие на SIT системы управления технологическим процессом и составление дефектной ведомости, дефекты из которой подлежат исправлению подрядчиком | | X |
| g) Выполнение SAT системы управления технологическим процессом и всех соответствующих систем, включая шинные соединения и схемы соединений (например, информационная система процесса и т.д.) | X | |
| h) Проверка всех показателей, касающихся электробезопасности и электромагнитной совместимости, включая заземление | X | |
| i) Присутствие на испытаниях SAT и составление дефектной ведомости, дефекты из которой подлежат исправлению подрядчиком | | X |
| j) Тестирование взаимодействия с резервными системами аппаратного обеспечения (если применимо) и всех блоков управления аппаратным обеспечением (например, контроллеры аппаратного обеспечения, системы компактной установки) | X | |
| k) Проверка характеристик отказов и выполнения запуска/перезапуска DCS | X | |
| l) Проверка выполнения обработки данных и архивирования | X | |
| m) В случае интегрированной функции аварийного останова — выполнение тестирования характеристик безопасности в соответствии с указаниями поставщика | X | |
| n) Получение согласования местного инспектора, если необходимо | X | |
| o) Создание дефектной ведомости и присутствие во время проведения всех проверок (дефекты подлежат исправлению подрядчиком) | | X |
| p) Предоставление владельцу записей по всем соответствующим сертификатам тестов/проверок, как минимум, по всем вышеуказанным мероприятиям | X | |
| 2.11 Котел | | |
| a) Выполнение испытаний котла под давлением в режиме остановки в соответствии с применимыми нормами и правилами, спецификациями и распоряжениями владельца, при необходимости | X | |
| b) Проверка котла на завершенность и правильность установки, и проведение других предпусковых проверок в режиме остановки | X | |
| c) Проверка работы всех воздушных подогревателей, демпферов, воздуходувок для удаления сажи и другого оборудования на предмет правильности установки и рабочего хода | X | |
| d) Просушка огнеупорных материалов во время первоначального обжига с использованием температурных циклов, рекомендуемых изготовителем | X | |
| e) Продувка, промывка и просушка паровых магистралей, при необходимости | X | |
| f) Получение и заливка очищенной воды для выкипания и первоначальной эксплуатации, при необходимости | | X |
| g) Ввод в эксплуатацию резервных агрегатов, если это указано для соответствующего типа оборудования | X | X |
| h) Проведение выпаривания, химической очистки и промывки, при необходимости. Удаление отходов и очищающих сред в соответствии с распоряжениями владельца | X | X |
| i) Выполнение первоначального пуска котла, соответствующих проверок и регулировок | | |
| j) При желании — получение помощи от инженера по эксплуатации в виде технических рекомендаций во время установки или запуска | X | X |
| k) Проведение всех эксплуатационных испытаний и получении необходимой сертификации | | X |
| l) Повторная проверка и регулирование клапанов сброса давления | | X |
| 2.12 Установки для обработки воды | | |
| a) Проверка на завершенность и правильность установки, и проведение других необходимых проверок в режиме остановки | X | |
| b) Предоставление и загрузка первоначальной партии ионообменных смол и инертного материала подстилающего слоя | X | |
| c) Предоставление всех химикатов для обработки воды, за исключением первоначальной загрузки ионообменных смол | | X |
| d) Получение услуг консультанта по воде в виде рекомендаций и мониторинга операций по обработке воды в соответствии с указаниями владельца | X | |
| e) Выполнение необходимых эксплуатационных испытаний и регулировок систем очистки воды | | X |
| f) Очистка систем питьевой воды | | X |
| 2.13 Системы водоснабжения (вспомогательные скважины, градирни, системы пожарного водоснабжения и системы забортной воды, не включая воду для нагнетания (часть проекта)) | | |
| a) Проверка на завершенность и правильность установки, и проведение других необходимых проверок в режиме остановки | X | |
| b) Очистка резервуара градирни и установка фильтров на приемном резервуаре перед циркуляцией воды | X | |
| c) Предоставление испытательных насосов для скважин, проверка производительности скважин и промывка скважин по мере их доступности | X | |
| d) Промывка, просушка и очистка резервуаров градирен | X | |
| e) Очистка фильтров на приеме насоса | X | |
| f) Регулировка вентиляторов градирен с целью достижения установленного радиального зазора и мощности двигателя, необходимой для испытаний | X | |
| g) Запуск противопожарных насосов с целью проверки работы систем | | X |
| h) Обустройство крыш резервуаров, емкостей, цистерн и прочего оборудования водяной системы в соответствии с требованиями, наполнение их водой, проверка на герметичность и промывка с целью очистки | X | |
| i) Обеспечение проведения проверки страховой компанией систем пожаротушения в соответствии с требованиями | | X |
| j) Получение и установка всех необходимых противопожарных химикатов и переносного оборудования — шлангов, огнетушителей и сопутствующего оборудования | | X |
| k) Создание программы обработки воды | | X |
| l) Получение услуг консультанта по воде в виде рекомендаций и мониторинга обработки воды в соответствии с указаниями владельца | X | |
| 2.14 Удаление отходов | | |
| a) Проверка на завершенность и правильность установки и проведение других проверок в режиме остановки с целью проверки их соответствия спецификациям | X | |
| b) Эксплуатация всего оборудования и предоставление всех химикатов и веществ для обработки отходов | | X |
| c) Получение услуг консультанта по обработке отходов в виде рекомендаций и мониторинга эксплуатации системы в соответствии с указаниями владельца | X | |
| 2.15 Здания и вспомогательное оборудование | | |
| a) Проверка зданий и установки вспомогательного оборудования, включая оборудование отопления, вентиляции и кондиционирования воздуха с целью проверки завершенности и соответствия требованиям спецификаций | X | |
| b) При необходимости, получение сертификации о том, что все установки водопровода, противопожарной защиты, для перемещения специальных материалов и лифты соответствуют требованиям местного законодательства | | X |
| c) Запуск установок отопления, вентиляции и кондиционирования воздуха с целью проведения эксплуатационных испытаний | | X |
| d) Получение сертификата на размещение и использование, при необходимости | | X |
| 2.16 Разное оборудование (смесители, миксеры, ротационные фильтры, весы и грузоподъемное оборудование) | | |
| a) Полный монтаж ротационных фильтров, за исключением конечного фильтрующего материала (ткань, верхний фильтрующий слой на подкладке или сетчатый фильтр) | X | |
| b) Установка конечного фильтрующего материала | X | |
| c) Выравнивание и калибровка весов с помощью представителя изготовителя и установка веса тары в тех случаях, когда это возможно | X | |
| d) Ручная проверка оборудования для перемещения материалов на степень подвижности и направление движения | X | |
| e) Проверка клиренса оборудования для перемещения материалов в соответствии с указаниями владельца | X | |
DOCX
