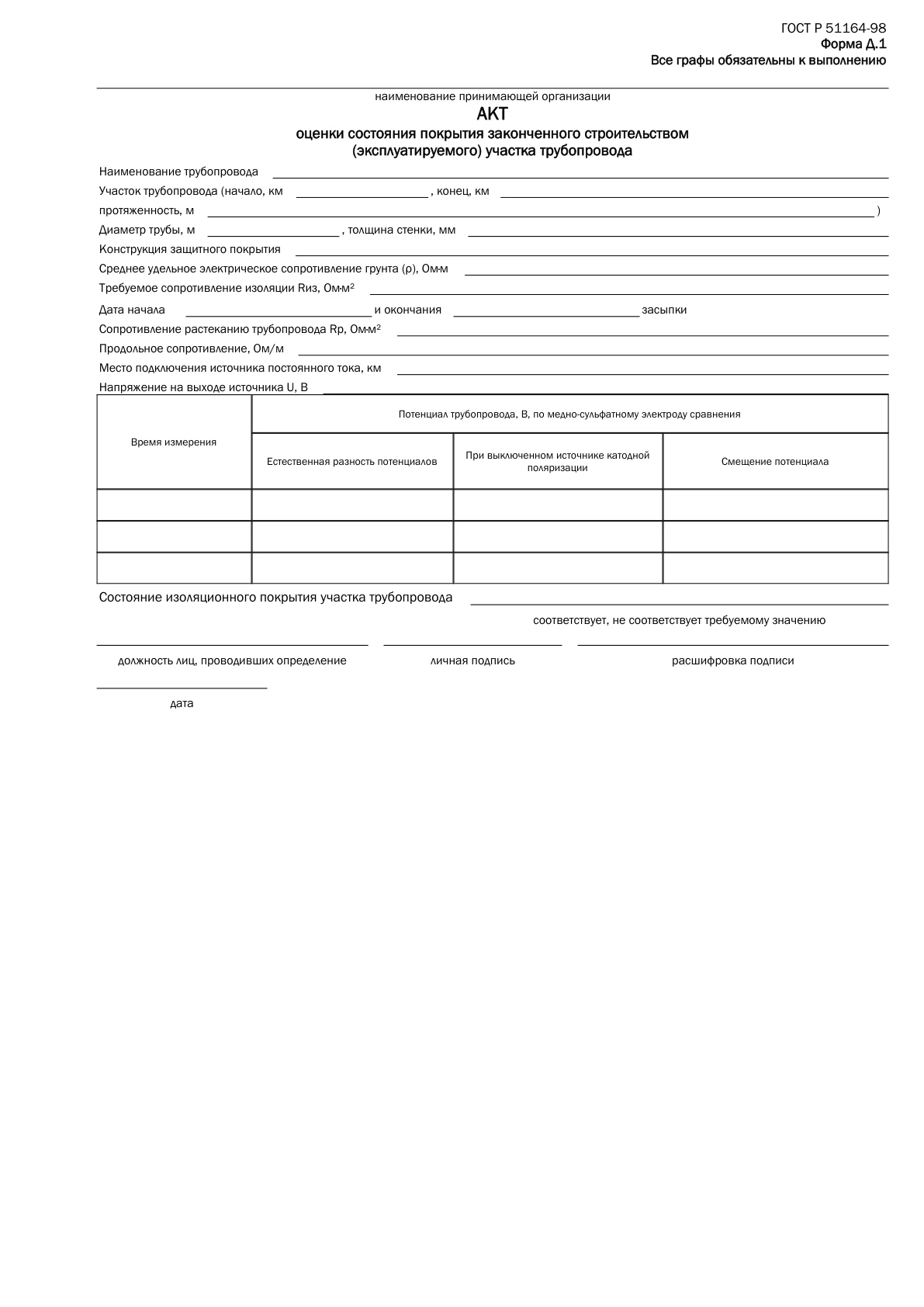

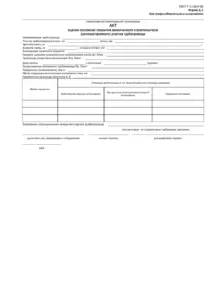

Акт оценки состояния покрытия участка трубопровода — редактируемый документ формы Д.1 ГОСТ Р 51164-98. На странице размещены пустой DOCX, PDF для просмотра и печати и заполненный пример. Печатный текст, порядок реквизитов, названия граф, единицы измерения и состав подписей сверены с указанным нормативным источником. Поля собраны нативными элементами Word; их можно заполнять без разрушения линий и сетки.

Форма Д.1 относится к обязательному приложению Д и оформляет контроль изоляционного покрытия законченного строительством или эксплуатируемого участка трубопровода. В нормативном образце указано, что все графы обязательны к выполнению.

Для чего нужен документ

Контроль основан на катодной поляризации засыпанного участка и оценке качества покрытия по смещению потенциала и силе поляризующего тока. Акт связывает измерения с длиной и диаметром участка, грунтом, требуемым сопротивлением изоляции и параметрами источника постоянного тока.

В таблице записывают время измерения, естественную разность потенциалов, потенциал в состоянии, названном нормативным образцом, и смещение. Итоговое заключение показывает, соответствует ли состояние покрытия требуемому значению.

Что предусмотрено в бланке

  1. Трубопровод. указывают полное наименование и границы контролируемого участка
  2. Геометрия. вносят протяжённость, диаметр трубы и толщину стенки
  3. Покрытие. описывают конструкцию защитного покрытия
  4. Грунт. записывают среднее удельное электрическое сопротивление
  5. Сопротивления. указывают требуемое сопротивление изоляции, сопротивление растеканию и продольное сопротивление
  6. Засыпка. фиксируют даты начала и окончания
  7. Источник. вносят место подключения и напряжение на выходе
  8. Потенциалы. записывают три серии измерений и смещение потенциала
  9. Заключение. выбирают соответствие или несоответствие требуемому значению

Как заполнять

  1. Определить участок. зафиксировать начало, конец и протяжённость в одной системе координат
  2. Проверить конструкцию. сверить диаметр, стенку и покрытие с паспортом трубы
  3. Подготовить исходные данные. рассчитать грунт и электрические сопротивления по методике приложения Д
  4. Зафиксировать засыпку. сверить даты с журналом работ и актами скрытых работ
  5. Подключить источник. указать фактический километр и напряжение
  6. Провести измерения. внести время и потенциалы без изменения знака
  7. Рассчитать смещение. проверить разность и требуемое нормированное значение
  8. Оформить вывод. выбрать результат, указать исполнителя и дату

Кто оформляет и подписывает

Акт подписывают лица, проводившие определение. Нормативный образец предусматривает должность, личную подпись, расшифровку и дату; заполненный пример показывает размещение сведений и не заменяет фактическое подписание.

Эксперт статьи Опыт с 2005 года
ГИП, Менеджер проектов

Специализируется на разработке ППР для общестроительных и высотных работ, организации безопасного монтажа, подготовке календарных…

Нефтекамский нефтяной колледж - "Разработка и эксплуатация нефтяных и газовых месторождений", 2005 год; Альметьевский государственный нефтяной институт - "Нефтегазовое дело", 2015 год

С какими документами сверять

Акт сверяют с исполнительной схемой трубопровода, паспортами труб и покрытия, актами засыпки, журналом контроля грунта, расчётами электрических параметров, схемой подключения ПЭЛ.ЭХЗ, журналом измерений и данными об источнике постоянного тока.

Типичные ошибки

  • выбран бланк с похожим названием из другого нормативного документа;
  • номер формы и нормативный источник не указаны в реестре исполнительной документации;
  • наименования объекта, проекта, трубопровода, партии или участка расходятся со смежными документами;
  • длинные значения внесены поверх пояснений либо линии заменены вручную набранными подчёркиваниями;
  • единицы измерения или знак степени потеряны при переносе результатов;
  • должность, Ф.И.О. и подпись внесены без проверки полномочий подписанта;
  • границы участка и протяжённость заданы в разных системах отсчёта;
  • при переносе потенциала потерян знак минус или неверно рассчитано смещение;

Проверка перед включением в комплект

  • точное название, номер формы и нормативный документ сохранены;
  • идентификаторы объекта, проекта, партии и участка прослеживаются по первичным документам;
  • перед полем года оставлен напечатанный префикс 20 там, где он предусмотрен образцом;
  • каждое применимое поле заполнено, а неприменимые сведения обозначены однозначно;
  • числовые значения перенесены вместе с единицами измерения и подтверждаются журналом или протоколом;
  • после заполнения DOCX проверен на переносы, обрезку и выход текста за границы полей;
  • три строки измерений содержат время и все три значения потенциала;
  • заключение подтверждается расчётом и применимым нормативом сопротивления;

Заголовок графы «При выключенном источнике катодной поляризации» сохранён дословно по печатному образцу формы Д.1. Бланк не исправляет формулировку стандарта по смыслу.
