Акт готовности сборных железобетонных фундаментов под установку опор ВЛ по форме 21 И 1.13-07 объединяет сведения о предъявленных фундаментах, исключённых позициях и перечне принятых. Доступны редактируемый DOCX, пустой PDF и пример заполнения.

Источник и применение

Бланк сверен с опубликованным текстом И 1.13-07 с редакционными исправлениями опечаток изготовителем базы данных. Письмо Минстроя России от 30.11.2023 № 32277-ОГ/08 разъясняет возможность использования инструкции как справочного материала. Применение формы согласуют с проектом, договором и составом документации объекта.

Ссылка на СНиП 3.05.06-85 сохранена как часть исходного текста И 1.13-07. Применимость требований к конкретному объекту проверяют отдельно; историческая ссылка в образце сама по себе не подтверждает актуальность всех его технических требований.

Количество фундаментов и исходные данные

Обозначение ВЛ заполняют в двух предусмотренных источником местах: под заголовком и во вводном предложении после состава комиссии. Для заказчика, строительной и монтажной организаций указывают должность и ФИО представителя.

В пункте 1 отдельно указывают общее число предъявленных фундаментов и количества под промежуточные, анкерные, угловые и другие опоры. Сумма категорий должна соответствовать общему числу. В пункте 2 приводят проектную организацию, наименования и номера чертежей. Пункты 3 и 4 относятся к отклонениям размеров и согласованным отступлениям от проекта.

Эксперт статьи Опыт с 2015 года
Инженер ПТО

Специализируется на разработке ППР и технологических карт для электромонтажных работ и инженерных сетей, организации…

СПбГАСУ - "Строительство", 2014 г.

Исключённые позиции и срок доработки

Пункт 5 содержит номера опор, фундаменты которых комиссия не приняла, причину и дату повторного предъявления после переделки или доработки. Эти фундаменты исключают из перечня пункта 6. В учебном примере предъявлены четыре фундамента: № 11–13 приняты, № 14 исключён до завершения гидроизоляции. Все реквизиты и результаты примера вымышлены.

Девять граф перечня и заключение

В перечне сохранены номер опоры, её наименование и тип, тип фундамента, завод-изготовитель сборного ЖБ с паспортом и маркой, номер чертежа фундамента, наличие и материал гидроизоляции, дата устройства, разрешение установки с подписью производителя работ и примечание.

После перечня расположены заключение комиссии с полем дополнения, перечень приложений и три подписи. В приложении названы исполнительные чертежи на фундамент, сертификаты на бетон и метизы. Должности и ФИО подписантов приведены в составе комиссии.

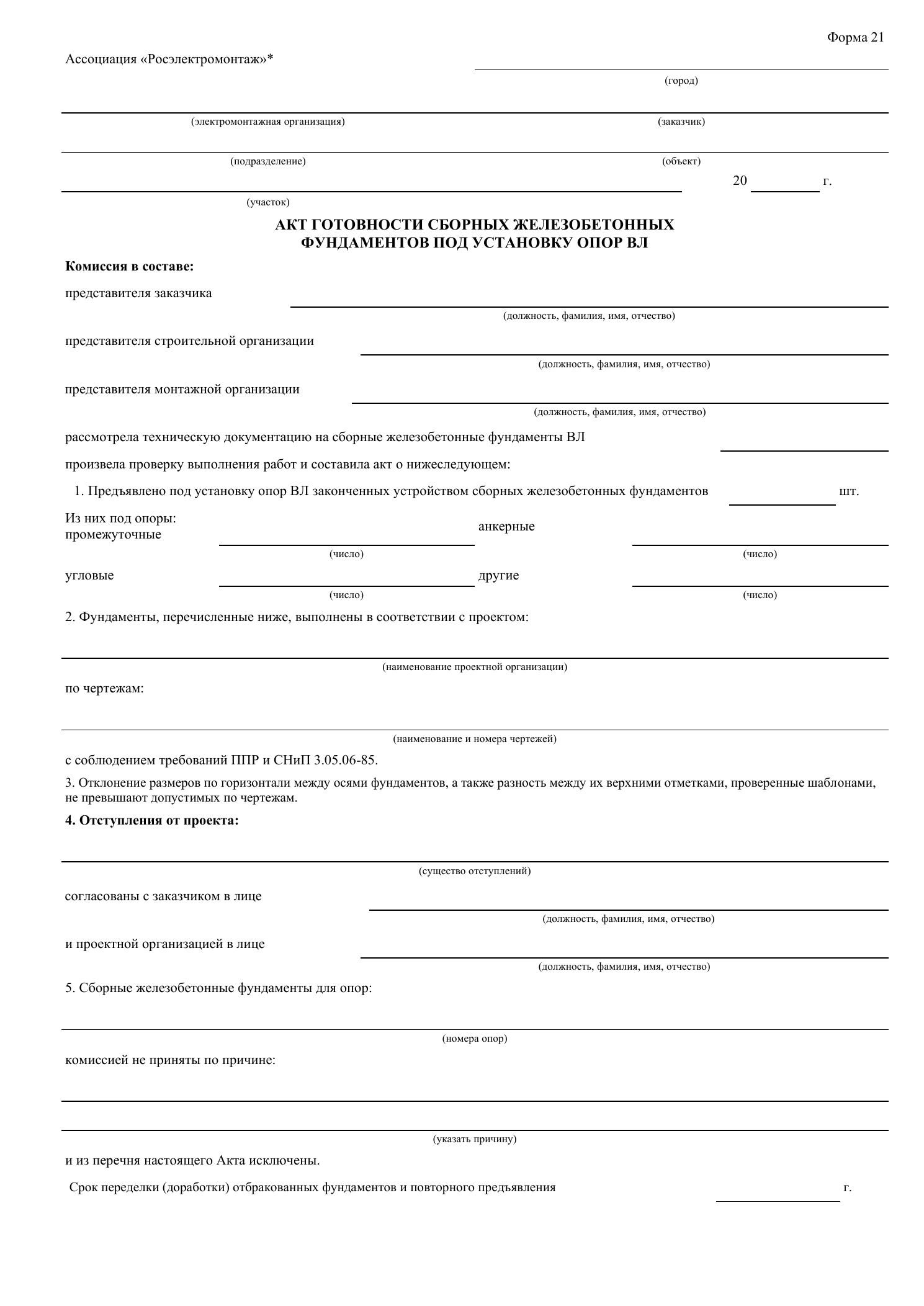

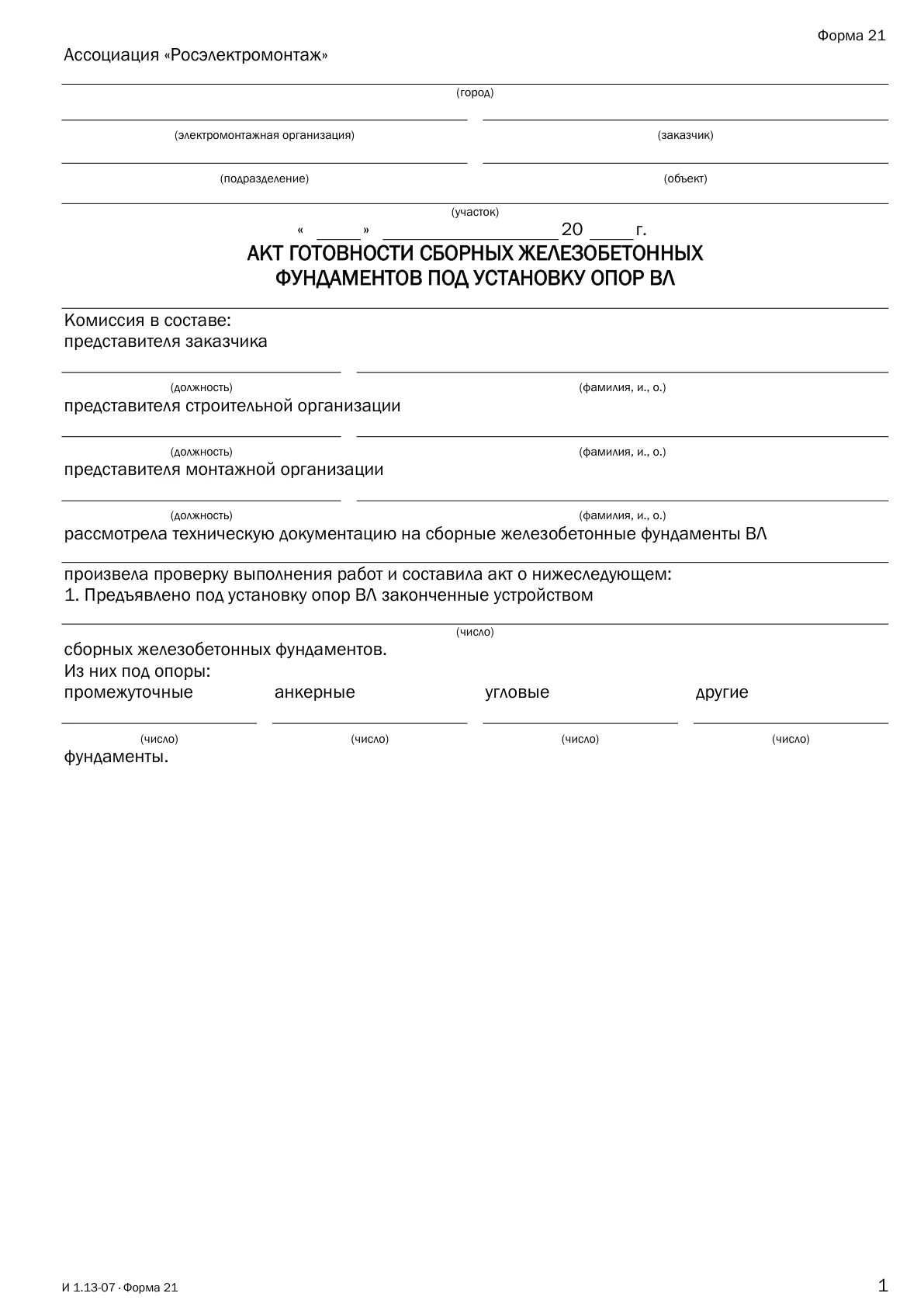

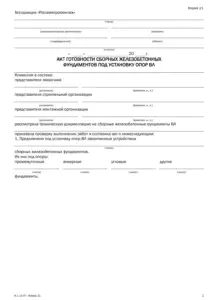

Бланк занимает три листа: два портретных с реквизитами и пунктами 1–5, затем альбомный лист с перечнем, заключением и подписями. Строки перечня расширяются по высоте; при добавлении записей его заголовки повторяются.

Реквизиты и работа с бланком

Город расположен в самостоятельной строке. Укажите электромонтажную организацию, заказчика, подразделение, объект, участок и дату. День, месяц и окончание года после «20» заполняют отдельно.

DOCX заполняют в Word; PDF предназначен для печати пустого бланка. Длинные сведения расширяют поля по высоте. На странице показан учебный пример с вымышленными организациями, людьми и результатами. Числа в нём иллюстрируют заполнение и подлежат замене фактическими данными.
