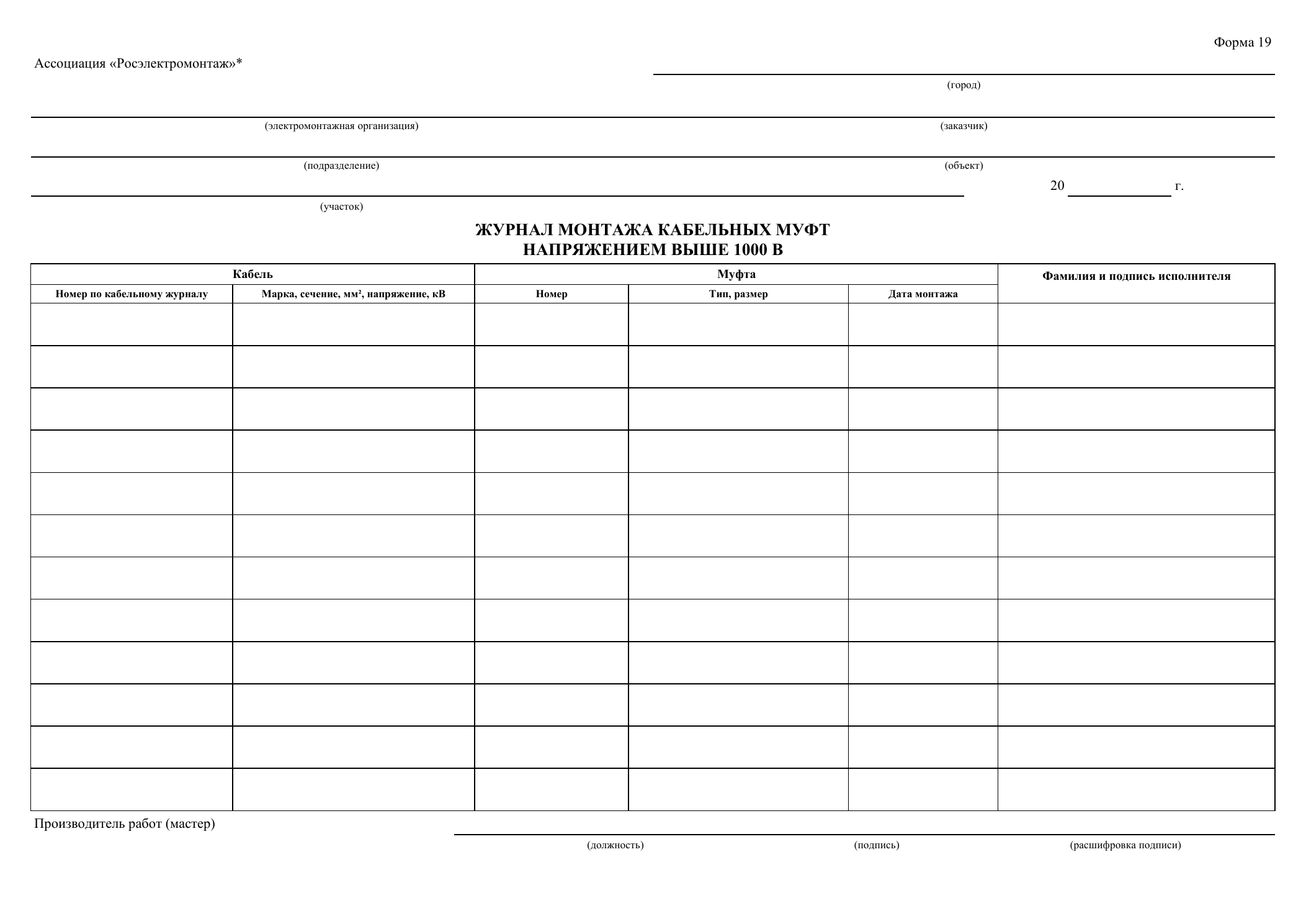

Журнал монтажа кабельных муфт напряжением выше 1000 В по форме 19 И 1.13-07 фиксирует связь муфты с кабелем, дату монтажа и исполнителя. Доступны альбомные DOCX и PDF и учебный пример.

Источник и применение

Бланк сверен с опубликованным текстом И 1.13-07 с редакционными исправлениями опечаток изготовителем базы данных. Письмо Минстроя России от 30.11.2023 № 32277-ОГ/08 разъясняет возможность использования инструкции как справочного материала. Применение формы согласуют с проектом, договором и составом документации объекта.

Кабель, муфта и исполнитель

В группе «Кабель» предусмотрены номер по кабельному журналу, марка, сечение в мм² и напряжение в кВ. В группе «Муфта» указывают номер, тип и размер, дату монтажа. Последняя самостоятельная графа предназначена для фамилии и подписи исполнителя.

В форме сохранены шесть исходных граф и оба уровня заголовков. Поле даты имеет ширину для полной записи день.месяц.год. Обозначения кабелей и муфт сопоставляют с журналом прокладки, исполнительной схемой и документацией на применённые изделия.

Продолжение журнала и заверение

Добавляйте строки по фактическому количеству смонтированных муфт. В Word реквизиты и оба уровня заголовков повторяются на следующих листах. Строки расширяются по высоте при длинных сведениях об изделии или исполнителе.

Эксперт статьи Опыт с 2015 года
Инженер ПТО

Специализируется на разработке ППР и технологических карт для электромонтажных работ и инженерных сетей, организации…

СПбГАСУ - "Строительство", 2014 г.

После таблицы производитель работ или мастер ставит подпись и указывает ФИО. Последняя запись и заверение остаются вместе. Переносы проверены на 12 полностью заполненных записях, включая четыре добавленные строки.

Реквизиты и работа с бланком

Город расположен в самостоятельной строке. Укажите электромонтажную организацию, заказчика, подразделение, объект, участок и дату. День, месяц и окончание года после «20» заполняют отдельно.

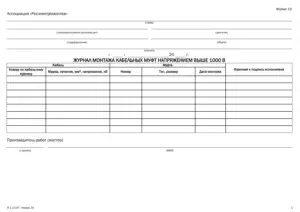

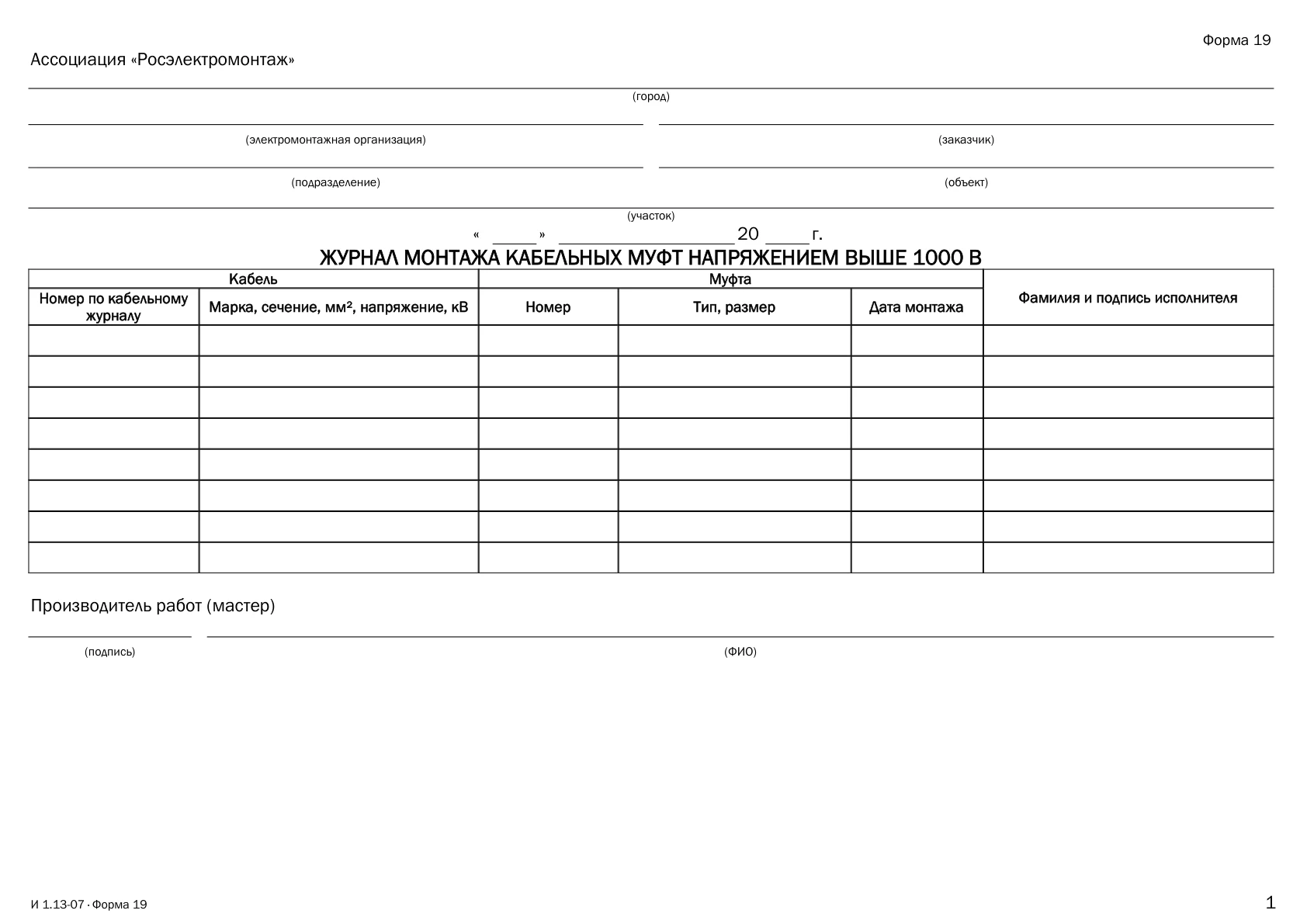

DOCX заполняют в Word; PDF предназначен для печати пустого бланка. Длинные сведения расширяют поля по высоте. На странице показан учебный пример с вымышленными организациями, людьми и результатами. Числа в нём иллюстрируют заполнение и подлежат замене фактическими данными.
