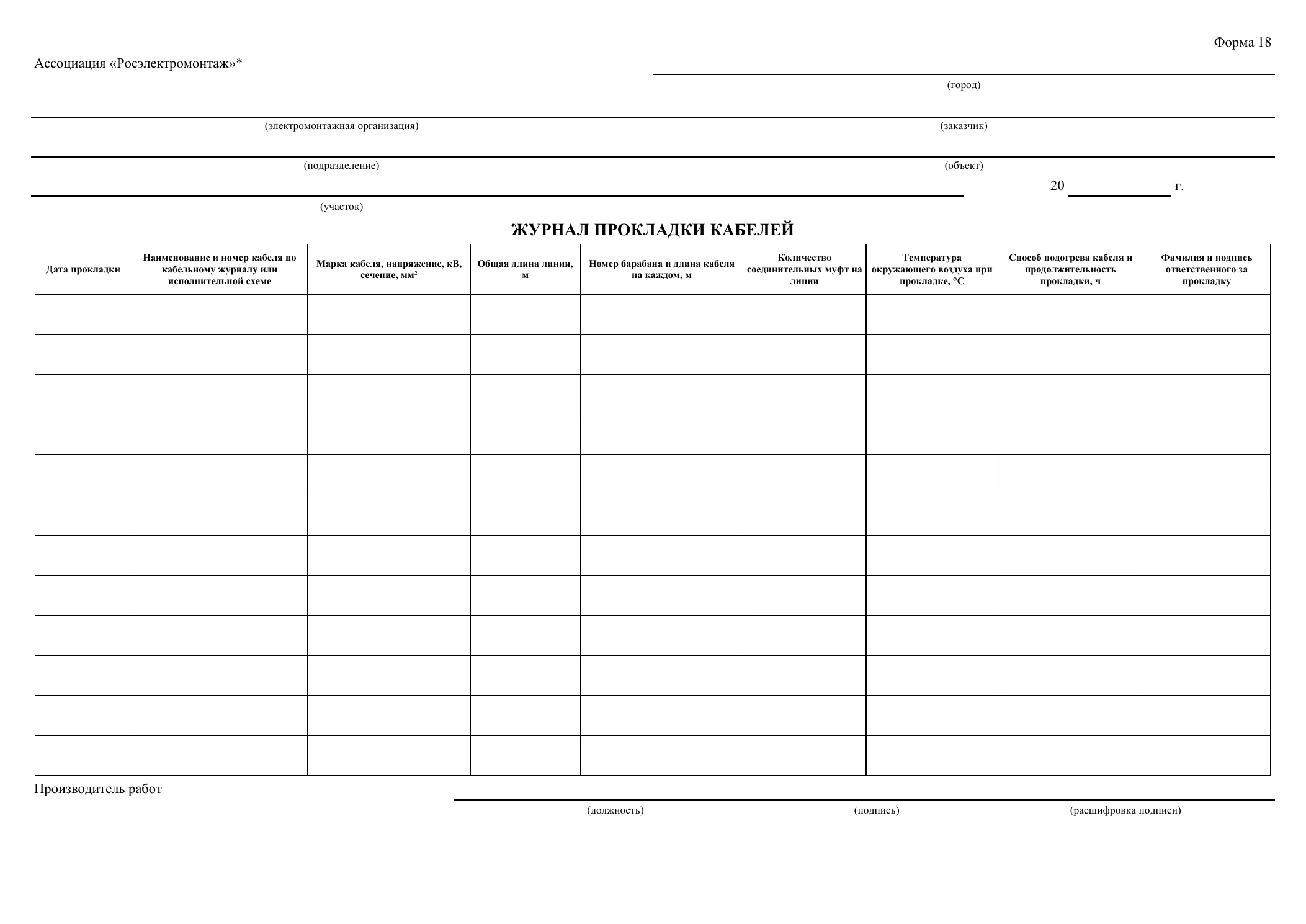

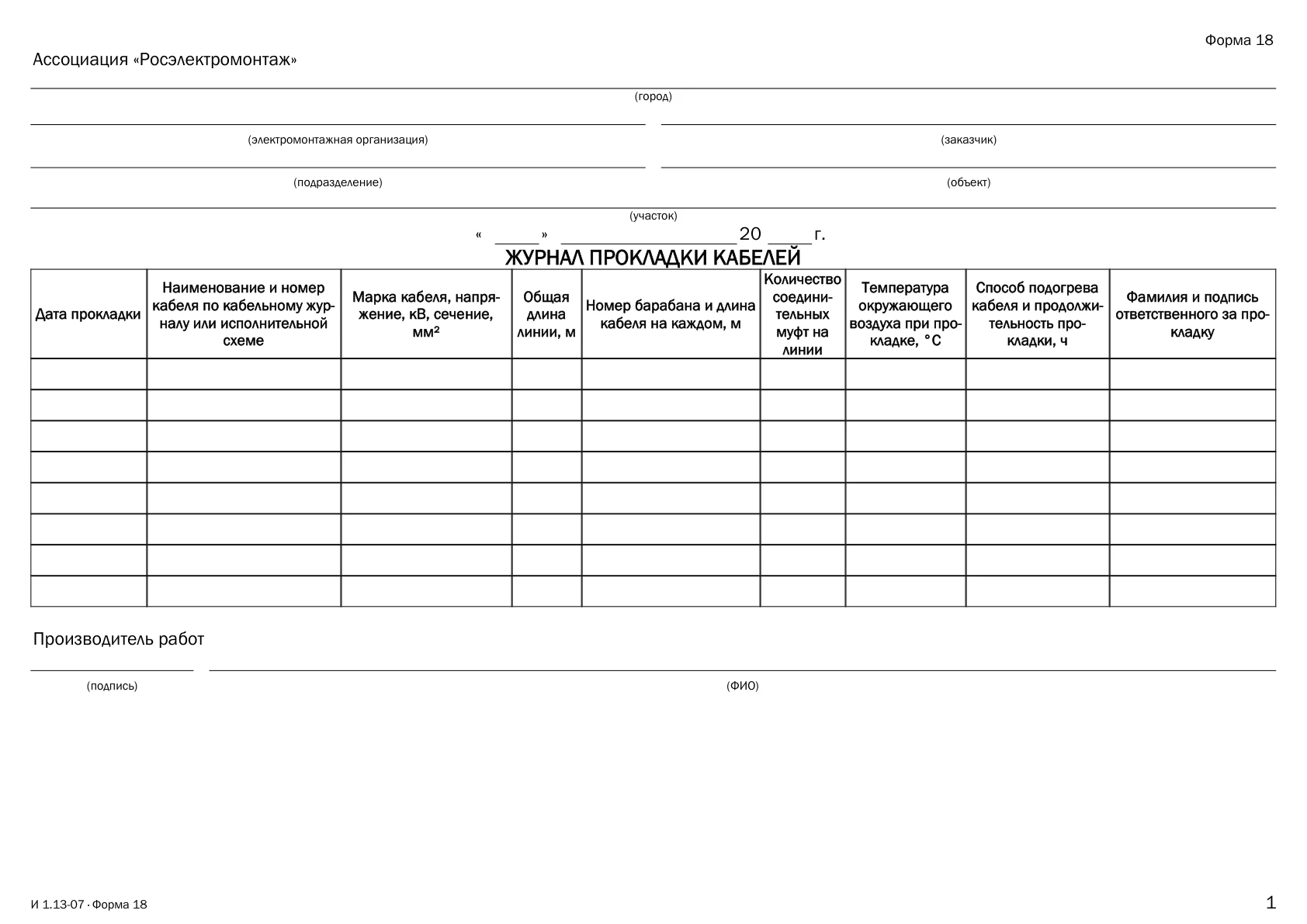

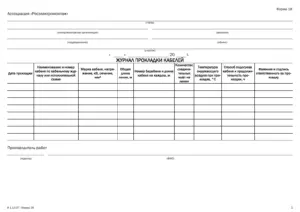

Журнал прокладки кабелей по форме 18 И 1.13-07 связывает каждый проложенный кабель с его обозначением, барабанами, условиями работ и ответственным лицом. На странице доступны альбомные DOCX и PDF и пример заполнения.

Источник и применение

Бланк сверен с опубликованным текстом И 1.13-07 с редакционными исправлениями опечаток изготовителем базы данных. Письмо Минстроя России от 30.11.2023 № 32277-ОГ/08 разъясняет возможность использования инструкции как справочного материала. Применение формы согласуют с проектом, договором и составом документации объекта.

Девять граф журнала

В каждой записи укажите дату прокладки, наименование и номер кабеля по кабельному журналу или исполнительной схеме, марку, напряжение в кВ, сечение в мм² и общую длину линии в метрах.

Далее заполняют номера барабанов и длину кабеля на каждом из них, количество соединительных муфт, температуру окружающего воздуха при прокладке в °С. Восьмая графа содержит способ подогрева кабеля и продолжительность прокладки в часах. Последняя графа предназначена для фамилии и подписи ответственного за прокладку.

Проверка записей и заверение

Обозначения кабелей должны совпадать с кабельным журналом или исполнительной схемой. Длину линии, сведения о барабанах и количество муфт сопоставляют между собой и с фактической прокладкой. Для каждого применённого барабана указывают его номер и относящуюся к записи длину.

Эксперт статьи Опыт с 2015 года
Инженер ПТО

Специализируется на разработке ППР и технологических карт для электромонтажных работ и инженерных сетей, организации…

СПбГАСУ - "Строительство", 2014 г.

Под таблицей предусмотрены подпись и ФИО производителя работ. Добавляйте строки в основную таблицу по мере выполнения работ. В Word шапка и все названия граф повторяются при переходе на следующий лист; последняя запись остаётся рядом с заверением. Продолжение проверено на 12 заполненных записях.

Реквизиты и работа с бланком

Город расположен в самостоятельной строке. Укажите электромонтажную организацию, заказчика, подразделение, объект, участок и дату. День, месяц и окончание года после «20» заполняют отдельно.

DOCX заполняют в Word; PDF предназначен для печати пустого бланка. Длинные сведения расширяют поля по высоте. На странице показан учебный пример с вымышленными организациями, людьми и результатами. Числа в нём иллюстрируют заполнение и подлежат замене фактическими данными.
