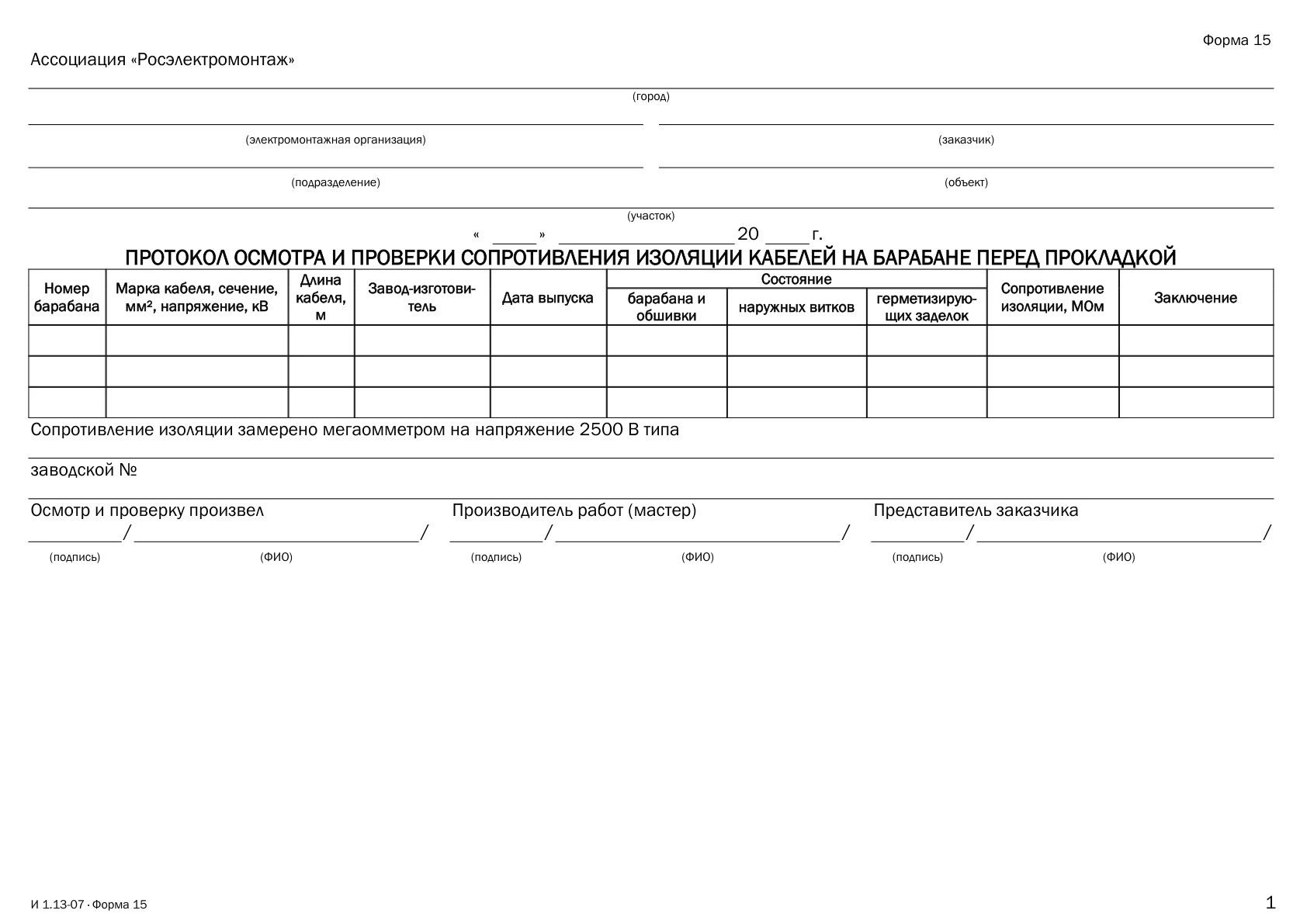

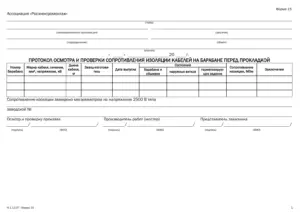

Протокол осмотра и проверки сопротивления изоляции кабелей на барабане перед прокладкой по форме 15 И 1.13-07 связывает сведения о барабане, состояние кабеля и результат измерения. Доступны пустые DOCX и PDF в альбомной ориентации.

Источник и применение

Бланк сверен с опубликованным текстом И 1.13-07 с редакционными исправлениями опечаток изготовителем базы данных. Письмо Минстроя России от 30.11.2023 № 32277-ОГ/08 разъясняет возможность использования инструкции как справочного материала. Применение формы согласуют с проектом, договором и составом документации объекта.

Десять граф протокола

Внесите номер барабана, марку кабеля, сечение в мм², напряжение в кВ, длину в метрах, завод и дату выпуска. Группа «Состояние» включает три отдельные графы: барабана и обшивки, наружных витков, герметизирующих заделок. Далее указывают сопротивление изоляции и заключение.

Единица сопротивления и прибор

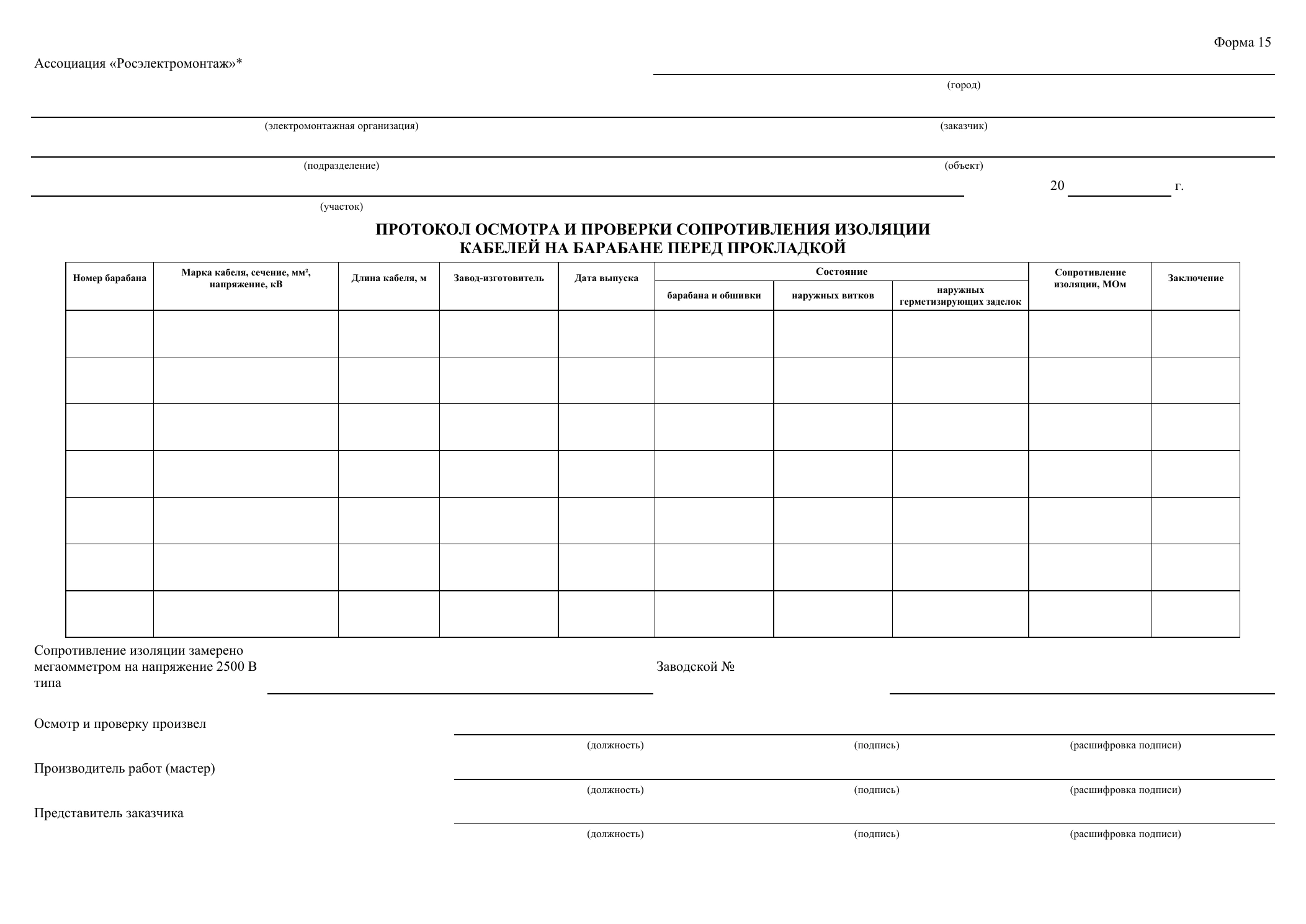

В рабочем бланке сохранено корректное обозначение МОм — мегаомы. В опубликованном образце И 1.13-07 напечатано «мОм»; регистр исправлен как редакционная ошибка единицы и отдельно отмечен здесь. Приставкам мега и милли соответствуют разные множители, как показано в таблице приставок СИ BIPM.

Под таблицей указывают тип и заводской номер мегаомметра. Формулировка о напряжении 2500 В воспроизводит исходный образец; режим конкретной проверки определяют по применимым требованиям, программе и документации на кабель и прибор.

Эксперт статьи Опыт с 2015 года
Инженер ПТО

Специализируется на разработке ППР и технологических карт для электромонтажных работ и инженерных сетей, организации…

СПбГАСУ - "Строительство", 2014 г.

Кто заверяет протокол

Предусмотрены выполнивший осмотр и проверку, производитель работ или мастер и представитель заказчика. Для каждого есть отдельные подпись и ФИО. Данные о кабелях переносят из сопроводительных документов, а заключение основывают на фактическом осмотре и измерениях.

Реквизиты и работа с бланком

Город расположен в самостоятельной строке. Укажите электромонтажную организацию, заказчика, подразделение, объект, участок и дату. День, месяц и окончание года после «20» заполняют отдельно.

DOCX заполняют в Word; PDF предназначен для печати пустого бланка. Длинные сведения расширяют поля по высоте. На странице показан учебный пример с вымышленными организациями, людьми и результатами. Числа в нём иллюстрируют заполнение и подлежат замене фактическими данными.
