Акт выполнения работ по установке термостабилизаторов — форма № 7.8 СП 392.1325800.2018 для исполнительной документации при строительстве магистральных и промысловых трубопроводов. На странице размещены редактируемый бланк DOCX, пример заполнения и практический порядок проверки реквизитов перед подписанием.

Важно: Наличие формы в своде правил не отменяет требований проекта, договора и согласованного перечня исполнительной документации. Перед применением уточните состав документа, участников приемки и действующие требования конкретного объекта.

Нормативная основа формы 7.8

Бланк приведен в СП 392.1325800.2018 «Трубопроводы магистральные и промысловые для нефти и газа. Исполнительная документация при строительстве. Формы и требования к ведению и оформлению». Номер формы, наименование и последовательность реквизитов в скачиваемом DOCX воспроизводят нормативный источник.

Форму используют в пределах области применения свода правил и принятой на объекте системы исполнительной документации. Нельзя подменять ею рабочие чертежи, исполнительные схемы, сертификаты, паспорта, журналы и протоколы, которые подтверждают исходные данные. Если заказчик утвердил собственный шаблон, состав реквизитов сопоставляют до начала оформления, а отклонения согласуют документально.

Для чего нужен акт установки термостабилизаторов

Документ подтверждает монтаж термостабилизаторов на указанном участке с привязкой к проекту и фактическим характеристикам. Его задача — сохранить прослеживаемость между объектом, участком, фактически выполненной операцией, исполнителями и результатами контроля. Из записи должно быть понятно, что именно произошло, где это выполнено, по какому проектному основанию и каким документом подтвержден результат.

Сам бланк не доказывает качество работ без первичных данных. Номера стыков, труб, пикетов, журналов, карт контроля и приложений должны позволять открыть связанный документ без догадок. Наименование объекта, обозначение этапа и единицы измерения во всем комплекте пишут единообразно.

Эксперт статьи Опыт с 2015 года
Инженер ПТО

Специализируется на разработке ППР и технологических карт для электромонтажных работ и инженерных сетей, организации…

СПбГАСУ - "Строительство", 2014 г.

Что содержит бланк

К ключевым реквизитам формы относятся:

  • наименование объекта, участок и пикетаж.
  • организации и уполномоченные представители.
  • описание фактически выполненной операции.
  • проектные основания, материалы и подтверждающие документы.
  • результат освидетельствования или испытания.
  • дата, подписи и приложения.

Пустые строки заполняют фактическими данными. Если отдельный реквизит объективно не применяется, решение обозначают понятной отметкой в соответствии с правилами проекта; удалять строку или переименовывать графу только ради компактности не следует. Продолжения таблиц нумеруют и идентифицируют так, чтобы лист нельзя было перепутать с другим документом.

Как заполнить форму 7.8

  1. Перенесите официальное наименование объекта, шифр проекта, участок и пикетаж из рабочей документации.
  2. Укажите организации и представителей так, чтобы их должности и полномочия можно было подтвердить приказами или договором.
  3. Запишите идентификаторы труб, стыков, элементов, приборов и приложений без неоговоренных сокращений.
  4. Внесите фактические параметры вместе с единицами измерения и отделите их от проектных значений.
  5. Сопоставьте дату документа с журналом работ, схемой, протоколом контроля и технологической последовательностью.
  6. До подписания проверьте все графы, результат, количество листов и комплект приложений.

В размещенном примере использован единый условный объект — магистральный нефтепровод МН-26, участок км 124+00–126+00. Даты, организации, номера и значения показаны только для демонстрации заполнения и не должны переноситься в реальный документ без сверки.

Что проверить перед подписанием

  • границы участка и пикетаж совпадают с исполнительной схемой.
  • номера элементов и соединений совпадают с журналами и протоколами.
  • проектные и фактические показатели не перепутаны.
  • единицы измерения, критерии и результат контроля согласованы.
  • наименование объекта и организаций одинаково во всех связанных документах.
  • подписанты определены организационными документами проекта.

Полезно выполнить перекрестную проверку: открыть рабочий чертеж, журнал, сертификат или заключение лаборатории и последовательно подтвердить каждое обозначение. Для измерений дополнительно проверяют диапазон и идентификацию прибора, срок поверки, критерий приемки и соответствие итогового вывода табличным данным.

Типовые ошибки

  1. границы участка указаны неоднозначно.
  2. описание работ не позволяет проверить фактический объем.
  3. нет ссылки на проект или подтверждающий документ.
  4. даты нарушают технологическую последовательность.
  5. результат сформулирован без измеряемого основания.
  6. подписанты и их полномочия не подтверждены.

Исправления лучше вносить до подписания и передачи комплекта. Если документ уже подписан, порядок корректировки согласуют с участниками строительства и правилами документооборота, сохраняя исходную версию, дату изменения и основание для замены.

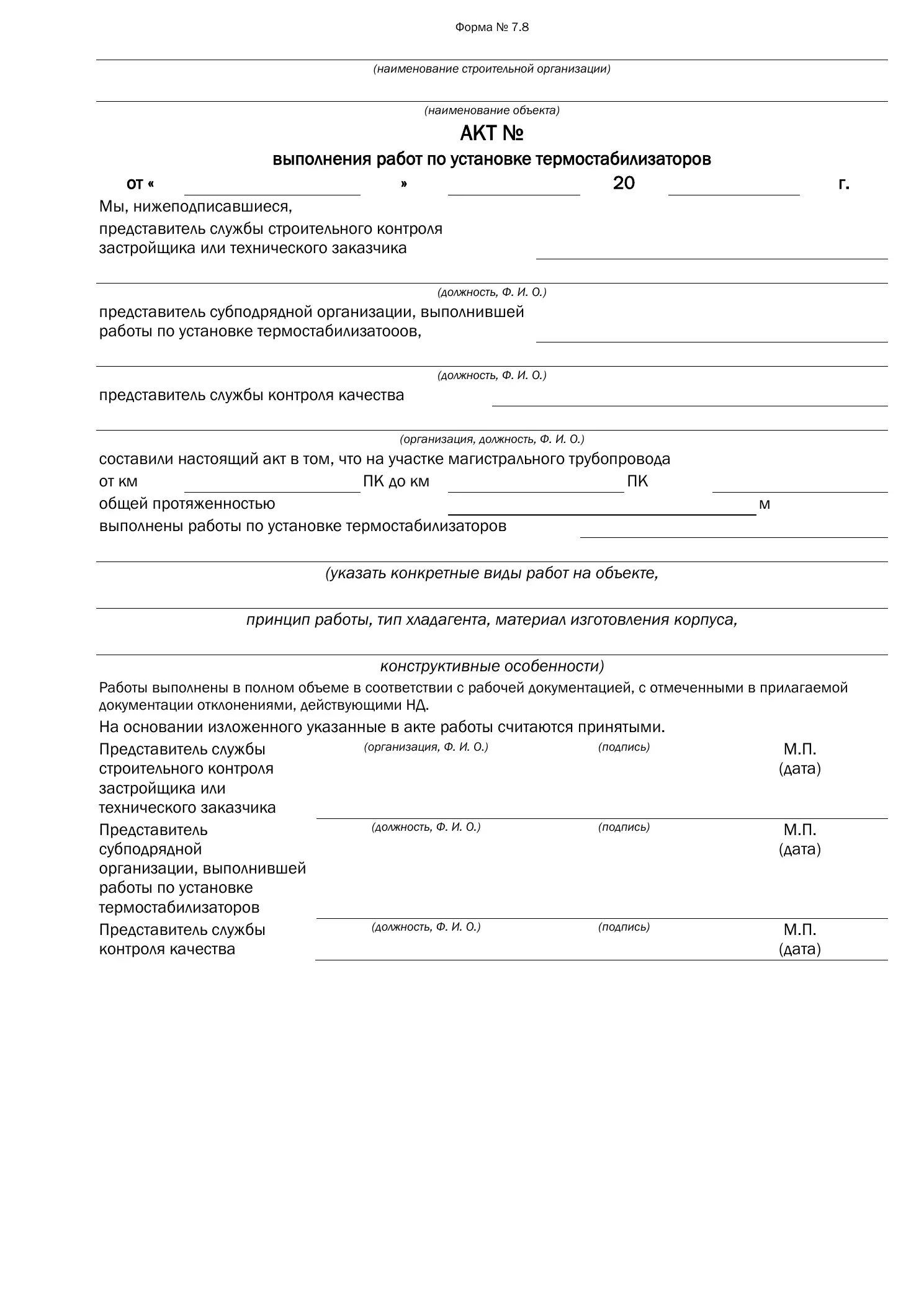

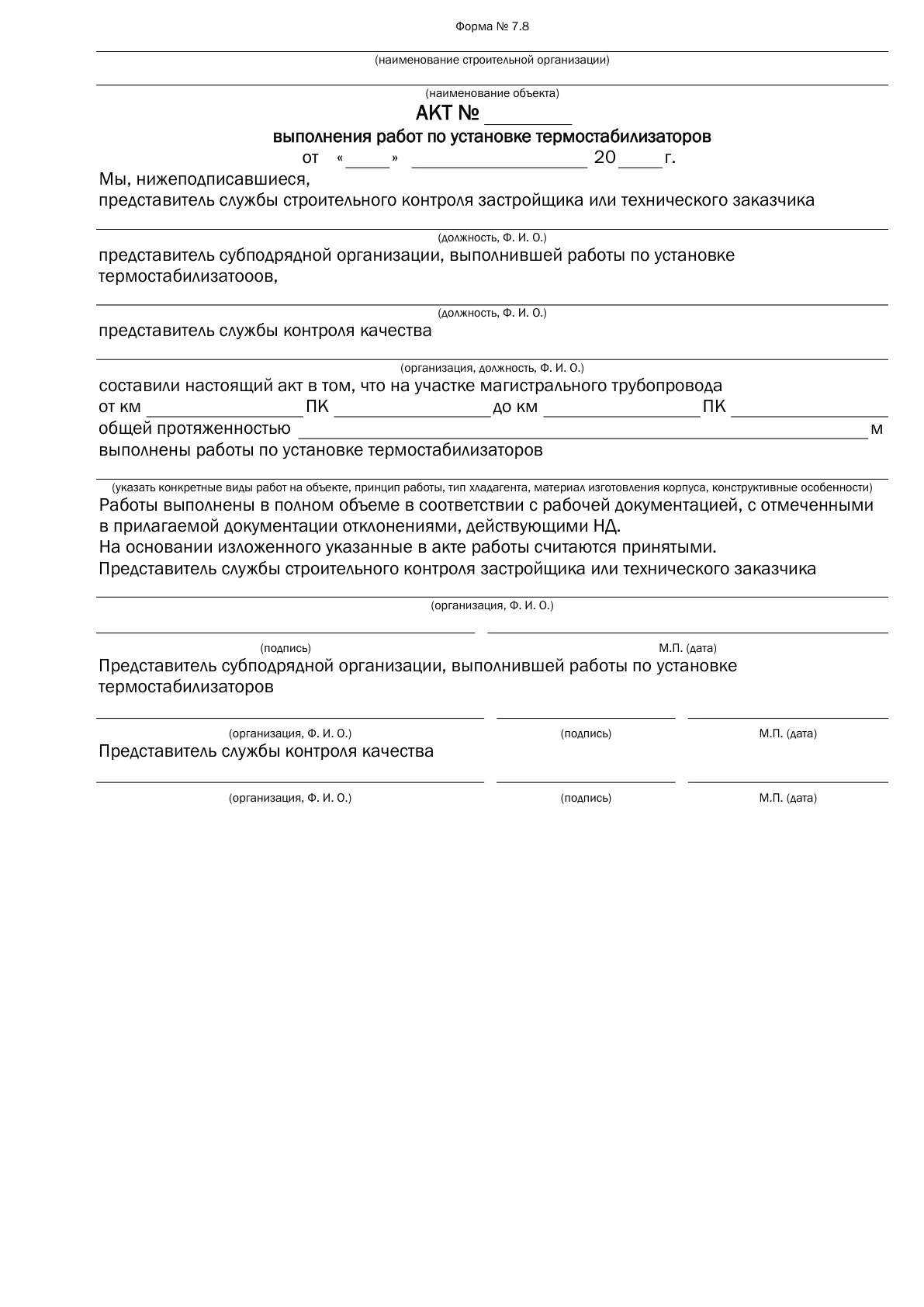

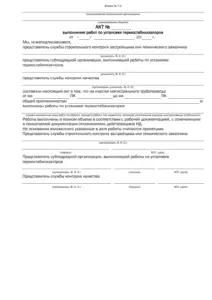

Скачать DOCX и получить помощь

Ниже доступен редактируемый DOCX формы «Акт выполнения работ по установке термостабилизаторов». Перед применением проверьте область использования СП 392.1325800.2018, рабочую документацию и согласованный перечень исполнительной документации по вашему объекту.

Если нужно подготовить или проверить комплект актов, журналов, схем и приложений, закажите услугу «Исполнительная документация: ведение и сдача». Другие бланки собраны в перечне форм исполнительной документации.
