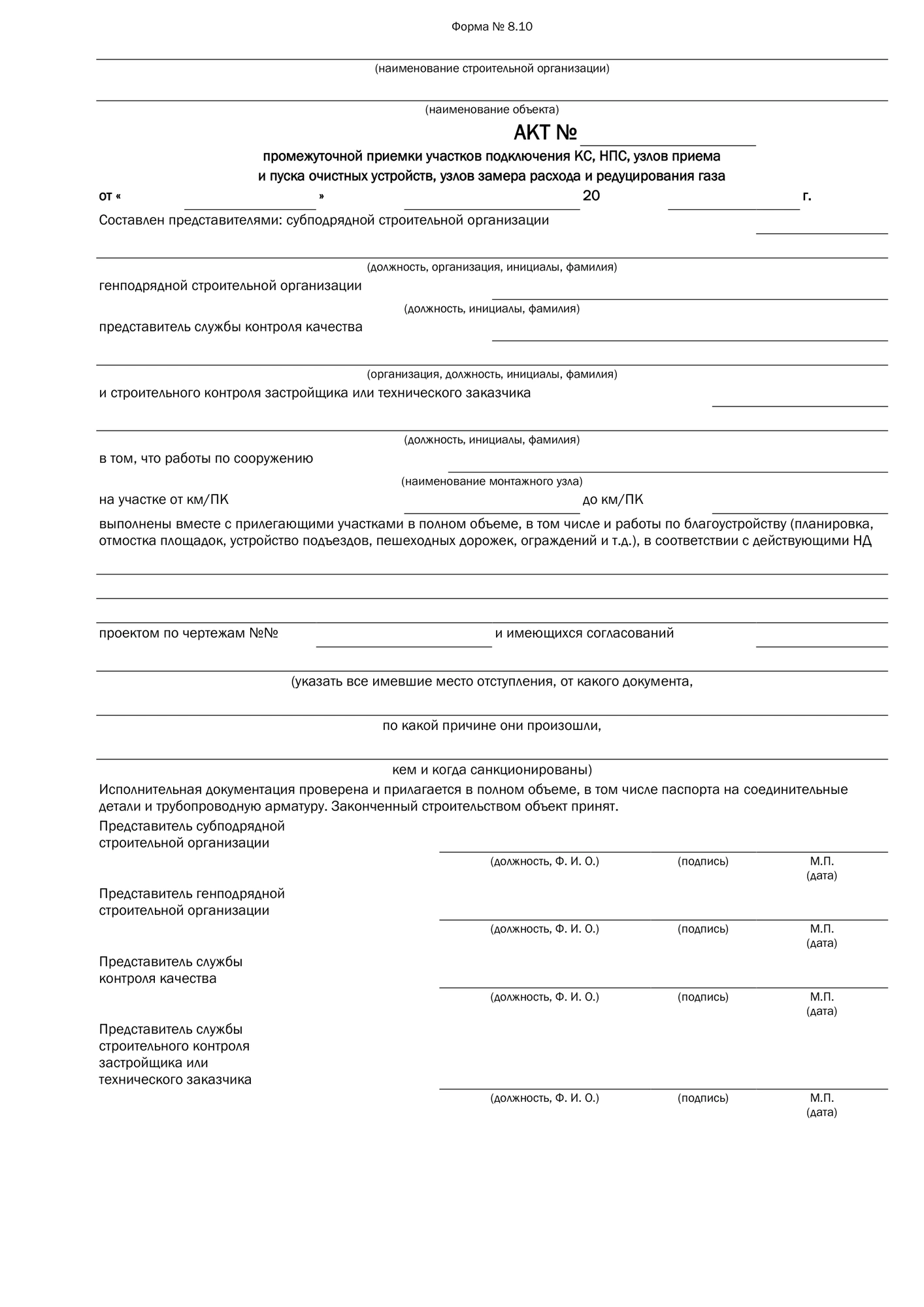

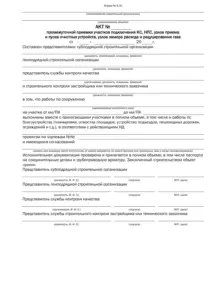

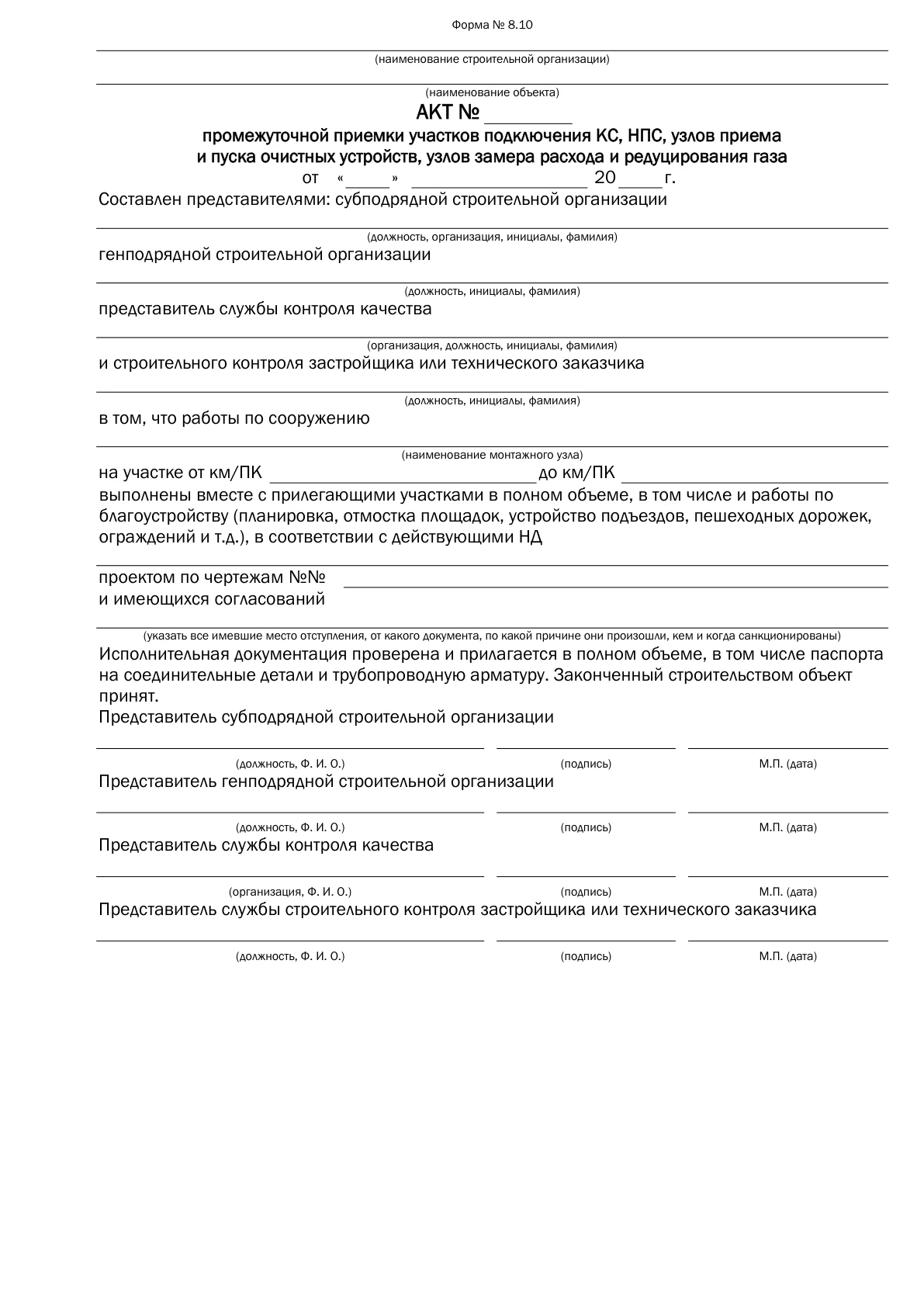

Акт промежуточной приемки участков подключения КС, НПС, узлов приема и пуска очистных устройств, узлов замера расхода и редуцирования газа — форма № 8.10 СП 392.1325800.2018. На странице размещены точный редактируемый бланк DOCX, изображение первой страницы и развернутый образец заполнения по структуре самой формы.
Нормативная основа формы 8.10
Бланк приведен в СП 392.1325800.2018 «Трубопроводы магистральные и промысловые для нефти и газа. Исполнительная документация при строительстве. Формы и требования к ведению и оформлению». Наименование, номер формы и последовательность нормативных таблиц в скачиваемом DOCX сохранены по источнику. Статус документа можно проверить в официальном фонде стандартов Росстандарта.
Применение формы сверяют с областью действия свода правил, рабочей документацией, договором и согласованным перечнем исполнительной документации конкретного объекта. Локальный шаблон заказчика может дополнять реквизиты, но изменение нормативной структуры лучше заранее согласовать с ответственными участниками строительства.
Для чего нужен акт промежуточной приемки узла
Документ подтверждает промежуточную приемку участка подключения или узла приема и пуска очистных устройств перед последующими работами. В центре оформления — приемка технологического узла: из записи должно быть понятно, что выполнено, на каком участке, по какому проектному основанию, какими средствами подтвержден результат и кто принял работу.
Форма не заменяет первичные доказательства. Числа и выводы необходимо связать с журналами производства работ, исполнительными схемами, паспортами, сертификатами, протоколами контроля или измерений. Одинаковые обозначения объекта, участка, оборудования и приложений во всем комплекте исключают неоднозначную трактовку при проверке.
Специализируется на разработке ППР и технологических карт для электромонтажных работ и инженерных сетей, организации…
Какие реквизиты переносить в бланк
При подготовке формы 8.10 последовательно проверяют:
- испытываемый или обрабатываемый участок, узел либо единица оборудования.
- способ выполнения операции и примененная рабочая среда.
- проектные и фактические значения давления, выдержки, точки росы или концентрации.
- идентификация приборов, диапазон, класс точности и сведения о поверке.
- дата, последовательность этапов и технологические инструкции.
- итоговое заключение комиссии и разрешаемые последующие операции.
Проектные значения отделяют от фактических. Даты указывают в технологической последовательности, единицы измерения — возле каждого показателя, а номера документов — полностью, включая дату и обозначение листа при необходимости. Если строка не применяется, используют согласованную отметку, а не удаляют реквизит из формы.
Как заполнить форму 8.10
- Перенесите официальные наименования объекта, строительной организации и участка из титульного листа и рабочей документации.
- Укажите номер и дату документа, представителей сторон, их организации и должности по действующим приказам и полномочиям.
- Заполните основные технические поля фактическими данными, сохраняя предусмотренные бланком таблицы, графы и единицы.
- Сопоставьте параметры с журналом работ, исполнительной схемой, актами предыдущих операций и протоколами лаборатории.
- Сформулируйте заключение только после проверки критериев приемки и перечислите разрешаемые последующие работы.
- Приложите подтверждающие документы, пронумеруйте листы и выполните итоговую перекрестную проверку перед подписанием.
В образце заполнения используется единый условный объект — магистральный газопровод «Северный–Урал», участок км 148,0–176,5. Значения подобраны так, чтобы показать заполнение конкретных полей формы, включая нормативные таблицы; переносить их в реальную документацию без сверки нельзя.
Что проверить перед подписанием
- номер формы, заголовок и номер акта соответствуют реестру исполнительной документации.
- границы участка, километры и пикеты одинаковы в акте, журнале и исполнительной схеме.
- марки материалов, оборудования и приборов подтверждаются паспортами и входным контролем.
- фактические показатели имеют единицы измерения и сопоставлены с проектным критерием.
- номера приложений, протоколов и связанных актов позволяют открыть нужный документ без поиска.
- состав подписантов соответствует самой форме и утвержденной матрице ответственности.
Удобная проверка выполняется в обратном направлении: от заключения — к измерению, от измерения — к протоколу и прибору, от участка — к исполнительной схеме, от материала — к паспорту. Такая цепочка показывает, достаточно ли оснований для вывода и нет ли противоречий между документами.
Типовые ошибки при оформлении
- границы участка в акте не совпадают со схемой испытательного контура.
- испытательное и рабочее давление записаны без разграничения этапов.
- не приведена температурная поправка либо идентификация средств измерений.
- критерий окончания осушки, удаления воды или заполнения азотом не указан.
- заключение не связано с измеренными значениями и продолжительностью выдержки.
- даты актов нарушают последовательность испытания, осушки и консервации.
Техническая опечатка в номере, пикете или единице измерения может разорвать связь между документами не меньше, чем пропущенная подпись. Исправления выполняют по принятому на объекте порядку с сохранением читаемости, даты и основания; подписанный документ не заменяют молча новой версией.
Скачать форму 8.10 в DOCX
Ниже доступен редактируемый DOCX «Акт промежуточной приемки участков подключения КС, НПС, узлов приема и пуска очистных устройств, узлов замера расхода и редуцирования газа». Перед применением еще раз проверьте действующую редакцию нормативного документа, рабочий проект и утвержденный состав исполнительной документации.
