Проверено 15 сентября 2026 года. Бланк сверен с формой приложения В СП 74.13330.2023. Источник: официальное издание СП 74.13330.2023 на сайте Минстроя России.

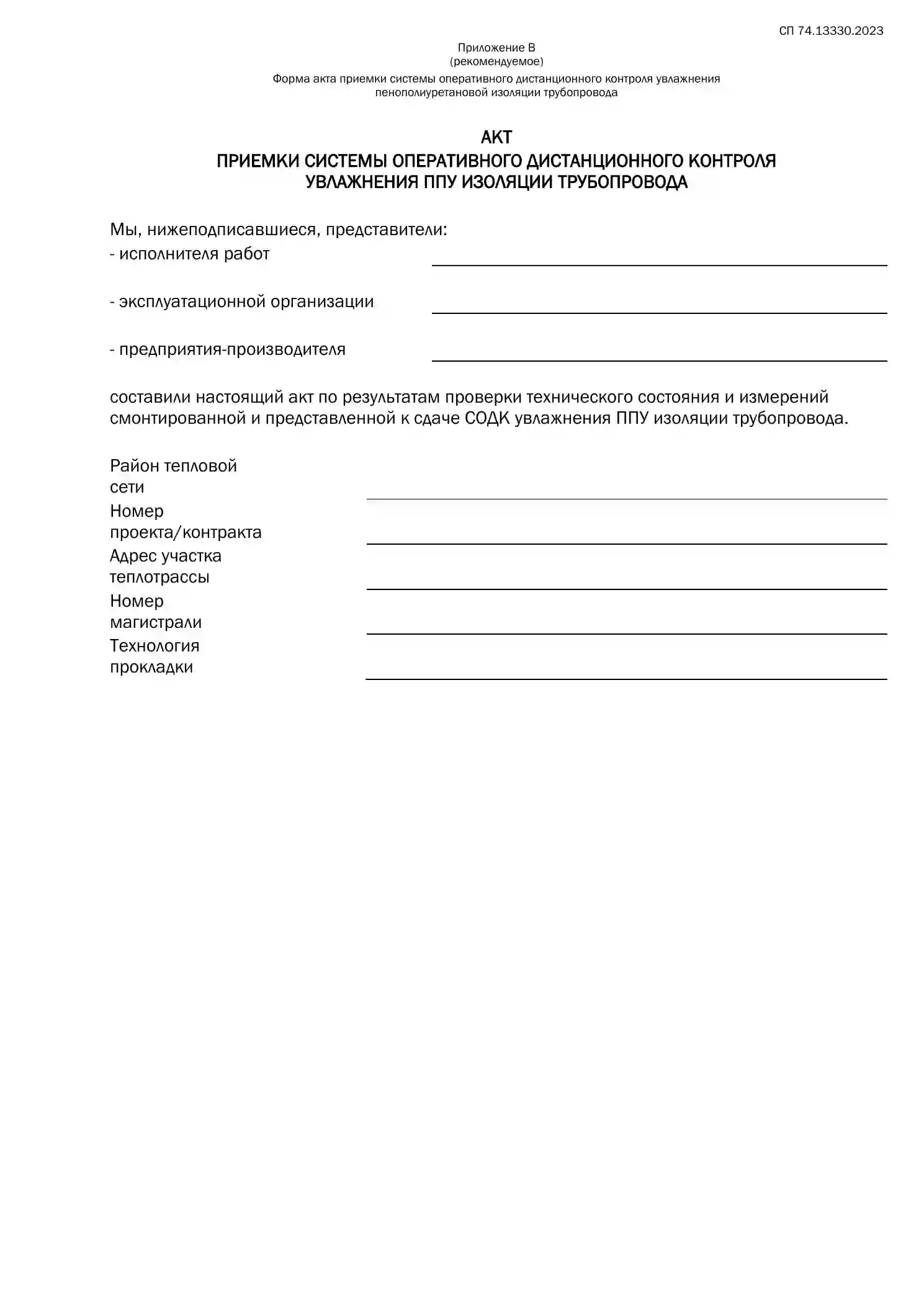

Акт фиксирует результаты проверки технического состояния и измерений системы оперативного дистанционного контроля увлажнения ППУ изоляции трубопровода. Форма приведена в рекомендуемом приложении В СП 74.13330.2023.
Участок и участники
Впишите представителей исполнителя работ, эксплуатационной организации и предприятия-производителя, район тепловой сети, номер проекта или контракта, адрес участка теплотрассы, номер магистрали и технологию прокладки. Город указывают в адресе участка: самостоятельных строк города и даты в официальном образце приложения В нет.
Технические характеристики

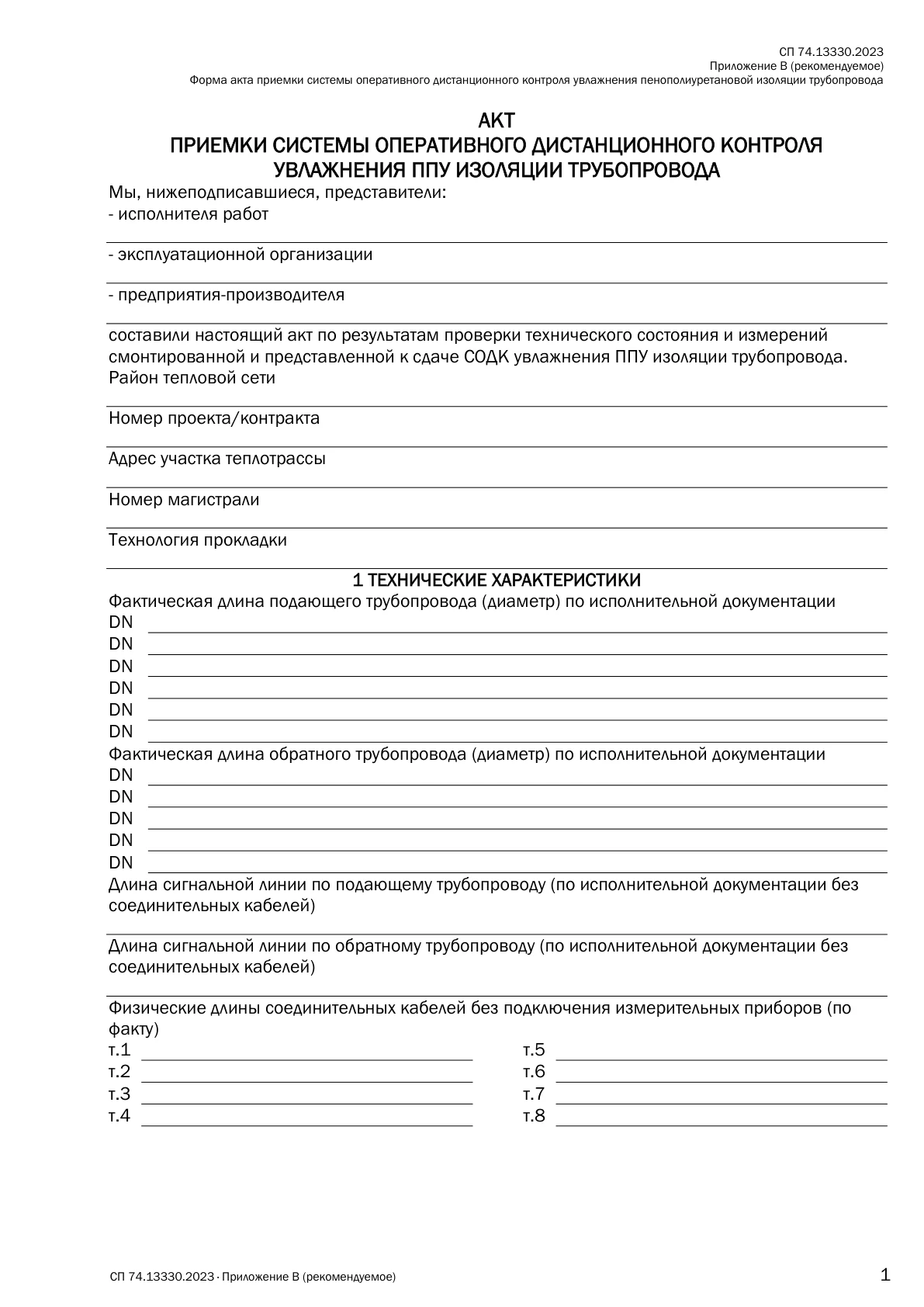

Сохранены шесть строк DN для подающего и пять для обратного трубопровода. В каждой можно указать диаметр и соответствующую фактическую длину. Отдельно заполняют длины сигнальных линий по исполнительной документации без соединительных кабелей и физические длины соединительных кабелей по точкам 1–8.
Результаты измерений
Раздел 2 содержит электрические длины соединительных кабелей по точкам 1–8, общую длину кабелей, пять пар значений длины сигнальной линии по документации и фактически, результаты на контрольных точках, сопротивление сигнального провода и ППУ изоляции, заводские номера двух локаторов повреждений.
Специализируется на разработке ППР и технологических карт для электромонтажных работ и инженерных сетей, организации…
Обозначения «/под/» и «/обр./» относятся к подающему и обратному трубопроводам. В бланке они размещены возле полей измерений. Сопротивление провода записывают в Ом; для изоляции сохранены четыре пары полей МОм/кОм. При записи одного значения в обеих единицах учитывайте: 1 МОм = 1000 кОм. Номера контрольных точек и соответствующие участки сверяйте с исполнительной схемой.
Заключение и подписание
В пункте 3.1 зачеркните ненужный вариант объема и соответствия работ проекту. В пункте 3.2 перечислите замечания и отклонения; в пункте 3.3 выберите результат «ПРИНЯТА» или «НЕ ПРИНЯТА». Три стороны подписывают акт в отдельных колонках. В учебном примере альтернативные выводы зачеркнуты; фактический вывод делают по результатам проверки конкретной системы.
Скачать бланк и посмотреть пример

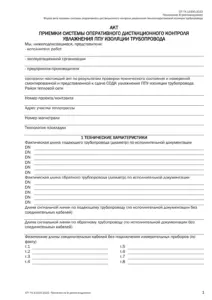

Доступны редактируемый DOCX для заполнения в Word и PDF для просмотра и печати. Поля увеличиваются при вводе длинного текста, пояснения стоят под соответствующими строками. Ниже показан условный пример: названия, фамилии, номера и результаты нужно заменить данными своего объекта.
