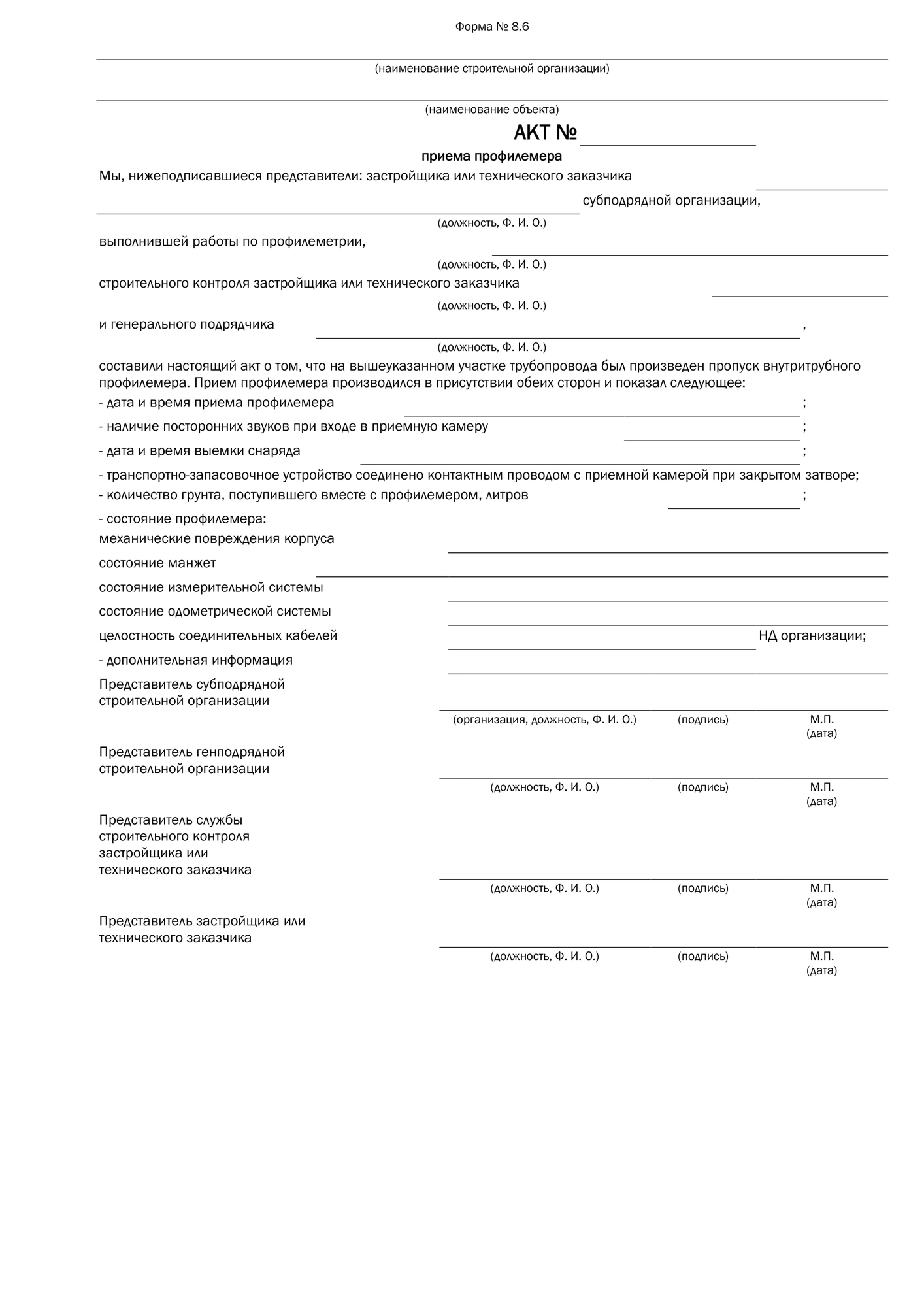

Акт приема профилемера — форма № 8.6 СП 392.1325800.2018. На странице размещены точный редактируемый бланк DOCX, изображение первой страницы и развернутый образец заполнения по структуре самой формы.

Важно: пример содержит условные организации, фамилии, номера и измерения. Для рабочего комплекта их заменяют фактическими данными объекта, проекта, журналов, протоколов и исполнительных схем.

Нормативная основа формы 8.6

Бланк приведен в СП 392.1325800.2018 «Трубопроводы магистральные и промысловые для нефти и газа. Исполнительная документация при строительстве. Формы и требования к ведению и оформлению». Наименование, номер формы и последовательность нормативных таблиц в скачиваемом DOCX сохранены по источнику. Статус документа можно проверить в официальном фонде стандартов Росстандарта.

Применение формы сверяют с областью действия свода правил, рабочей документацией, договором и согласованным перечнем исполнительной документации конкретного объекта. Локальный шаблон заказчика может дополнять реквизиты, но изменение нормативной структуры лучше заранее согласовать с ответственными участниками строительства.

Для чего нужен акт приема профилемера

Документ фиксирует время приема и выемки профилемера, состояние его систем и фактический результат прохождения участка. В центре оформления — прием диагностического снаряда: из записи должно быть понятно, что выполнено, на каком участке, по какому проектному основанию, какими средствами подтвержден результат и кто принял работу.

Форма не заменяет первичные доказательства. Числа и выводы необходимо связать с журналами производства работ, исполнительными схемами, паспортами, сертификатами, протоколами контроля или измерений. Одинаковые обозначения объекта, участка, оборудования и приложений во всем комплекте исключают неоднозначную трактовку при проверке.

Эксперт статьи Опыт с 2015 года
Инженер ПТО

Специализируется на разработке ППР и технологических карт для электромонтажных работ и инженерных сетей, организации…

СПбГАСУ - "Строительство", 2014 г.

Какие реквизиты переносить в бланк

При подготовке формы 8.6 последовательно проверяют:

  • официальное наименование объекта и точные границы диагностируемого участка.
  • тип, заводской номер и состояние очистного или диагностического устройства.
  • даты и время пуска, приема, выемки и контрольных операций.
  • скорость прохождения, трассовые ориентиры и одометрические отметки.
  • описание выявленных особенностей, дефектов и принятого способа ремонта.
  • исполнительные схемы, журналы, отчеты и подписи участников.

Проектные значения отделяют от фактических. Даты указывают в технологической последовательности, единицы измерения — возле каждого показателя, а номера документов — полностью, включая дату и обозначение листа при необходимости. Если строка не применяется, используют согласованную отметку, а не удаляют реквизит из формы.

Как заполнить форму 8.6

  1. Перенесите официальные наименования объекта, строительной организации и участка из титульного листа и рабочей документации.
  2. Укажите номер и дату документа, представителей сторон, их организации и должности по действующим приказам и полномочиям.
  3. Заполните основные технические поля фактическими данными, сохраняя предусмотренные бланком таблицы, графы и единицы.
  4. Сопоставьте параметры с журналом работ, исполнительной схемой, актами предыдущих операций и протоколами лаборатории.
  5. Сформулируйте заключение только после проверки критериев приемки и перечислите разрешаемые последующие работы.
  6. Приложите подтверждающие документы, пронумеруйте листы и выполните итоговую перекрестную проверку перед подписанием.

В образце заполнения используется единый условный объект — магистральный газопровод «Северный–Урал», участок км 148,0–176,5. Значения подобраны так, чтобы показать заполнение конкретных полей формы, включая нормативные таблицы; переносить их в реальную документацию без сверки нельзя.

Что проверить перед подписанием

  • номер формы, заголовок и номер акта соответствуют реестру исполнительной документации.
  • границы участка, километры и пикеты одинаковы в акте, журнале и исполнительной схеме.
  • марки материалов, оборудования и приборов подтверждаются паспортами и входным контролем.
  • фактические показатели имеют единицы измерения и сопоставлены с проектным критерием.
  • номера приложений, протоколов и связанных актов позволяют открыть нужный документ без поиска.
  • состав подписантов соответствует самой форме и утвержденной матрице ответственности.

Удобная проверка выполняется в обратном направлении: от заключения — к измерению, от измерения — к протоколу и прибору, от участка — к исполнительной схеме, от материала — к паспорту. Такая цепочка показывает, достаточно ли оснований для вывода и нет ли противоречий между документами.

Типовые ошибки при оформлении

  1. пикетаж и одометрическая дистанция приведены без общей точки отсчета.
  2. тип или заводской номер снаряда не совпадает с отчетом диагностической организации.
  3. время пуска и приема не позволяет подтвердить указанную скорость движения.
  4. дефект описан без координаты, размера либо связи с номером в отчете.
  5. ремонт указан без ссылки на контроль качества и исполнительную схему.
  6. результат сформулирован до фактической расшифровки или приемки данных.

Техническая опечатка в номере, пикете или единице измерения может разорвать связь между документами не меньше, чем пропущенная подпись. Исправления выполняют по принятому на объекте порядку с сохранением читаемости, даты и основания; подписанный документ не заменяют молча новой версией.

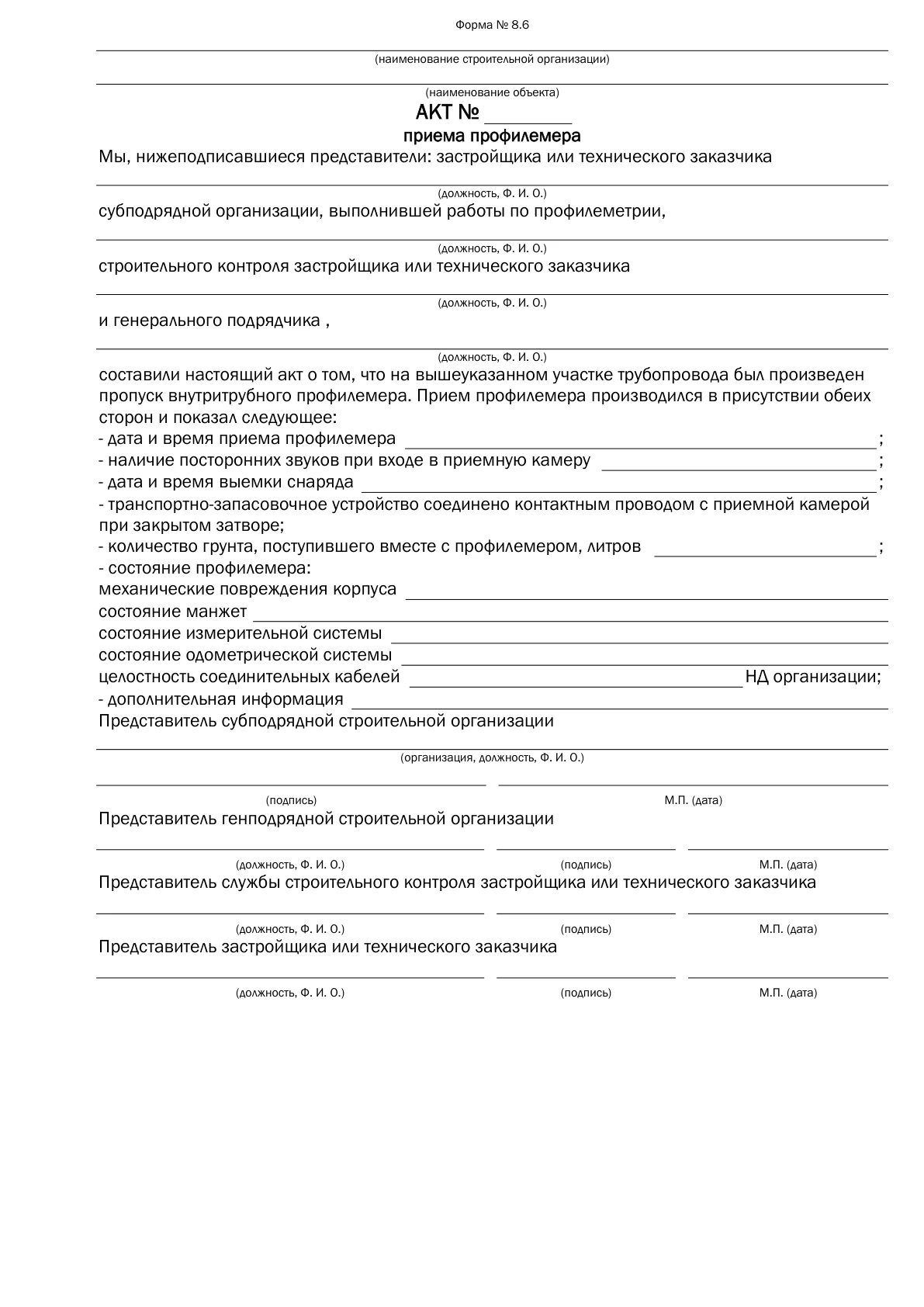

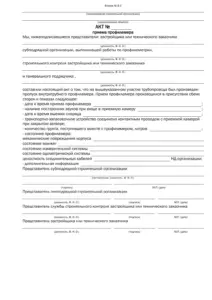

Скачать форму 8.6 в DOCX

Ниже доступен редактируемый DOCX «Акт приема профилемера». Перед применением еще раз проверьте действующую редакцию нормативного документа, рабочий проект и утвержденный состав исполнительной документации.

Другие бланки собраны в перечне форм исполнительной документации. Если требуется подготовить, восстановить или проверить полный комплект актов, журналов, схем и приложений, используйте услугу «Исполнительная документация: ведение и сдача».
