ППР на монтаж дымовых труб завода в Красном Сулине

ППР на монтаж дымовых труб промышленного объекта

Проект производства работ № 07-26/08165-ППР подготовлен для монтажа дымовых труб завода по производству теплоизоляции из экструдированного пенополистирола в городе Красный Сулин Ростовской области. Рабочие решения охватывают сборку несущих металлоконструкций, монтаж горизонтальных газоходов и установку вертикальных дымовых стволов.

ППР разработан по комплекту рабочей документации 677-26-КМ. Конструкции предназначены для газопоршневой установки; монтаж выполняется с применением автокрана и автовышки, а часть операций — с инвентарных лесов и рабочих площадок.

Последовательность монтажных работ

До подъёма выполняются входной контроль элементов, подготовка площадки, сборка рам и опор, проверка фланцевых соединений и комплектности крепежа. Горизонтальные участки газоходов собираются по проектным отметкам с установкой опор, компенсаторов и узлов примыкания к оборудованию.

Вертикальные стволы предварительно укрупняются в допустимые монтажные блоки. ППР определяет схему строповки, контрольный подъём, положение оттяжек, последовательность поворота стрелы крана и временное закрепление элементов до расстроповки. После выверки выполняется окончательное болтовое закрепление и проверка геометрии.

Технологические карты и работы на высоте

В комплект входят технологическая карта монтажа металлоконструкций и дымоходов, а также карта безопасного выполнения работ на высоте. Отдельно описаны монтаж графитового уплотнительного шнура во фланцевых соединениях, устройство лесов, применение страховочных систем и порядок эвакуации работника.

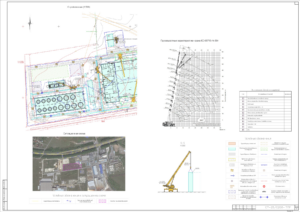

Графическая часть показывает положение крана, рабочую и опасную зоны, места стропальщиков и ответственного лица, а также схемы строповки вертикальной дымовой трубы и горизонтальной секции газохода. Календарный план связывает подготовку, монтаж рам, газоходов и вертикальных стволов с контролем и сдачей.

Контроль качества и безопасность

Перед подъёмом проверяются масса элемента, грузовая характеристика крана, исправность стропов и соответствие схемы фактическому монтажному положению. После установки контролируются отметки, вертикальность, проектные зазоры и надёжность креплений. Работы на высоте выполняются обученным персоналом с применением страховочных систем, а зона возможного падения предметов ограждается на весь период монтажа.
