Монтаж систем ОВ, ВК, ИТП, ТМ и УУТЭ в ФОК г. Москва
Документация разработана по объекту:

Монтаж систем ОВ, ВК, ИТП, ТМ и УУТЭ в ФОК г. Москва

ЗАКАЗАТЬ ДОКУМЕНТАЦИЮ НА СВОЙ ОБЪЕКТ

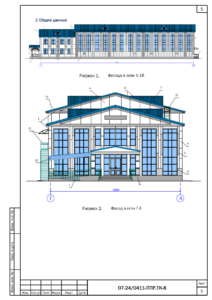

По объекту разработаны: ППРтехнологические карты.

Срок разработки комплекта ППР: 2 дня

Место расположения: Московская область, Одинцовский район, 39-й км Минского шоссе, Россия.

Заказчик документации: Строительная компания (название скрыто)

Заказчик объекта: КП «БСА «Лужники»

Описание:

Система отопления

Система отопления — двухтрубная, подключена в ИТП по зависимой схеме.

Система отопления помещений — стояковая двухтрубная система с попутной и тупиковой разводкой.

Магистральные и разводящие трубопроводы прокладываются под потолком подвала и первого этажа. В качестве отопительных приборов применяются конвекторы «Ригто» с естественной конвекцией тепла, встраиваемых в пол во всех помещениях ФОК с окнами в пол или с выходом на террасу. Во всех остальных           отопляемых зонах объекта (кроме помещений серверных, электрощитовых) предусмотрены стальные панельные радиаторы «Ригто» с боковым и нижним подключением. Для отопления электрощитовой устанавливается электроконвектор типа ЭВУБ-2,0.

Для водяных отопительных приборов на подающем участке используется комплект из радиаторного клапана с термоголовкой фирмы Danfoss и запорного клапана с возможностью опорожнения на обратном участке подводки.

Подводка к радиаторам выполнены из сшитых полиэтиленовых труб Rehau Rautitan pink.

Магистральные трубопроводы и стояки системы отопления выполняются из стальных водогазопроводных труб по ГОСТ 3262-75* для диаметров до Ду 50 включительно и электросварных по ГОСТ 10704-91 для больших диаметров.

Для защиты системы отопления от коррозии производится окраска поверхностей стальных трубопроводов краской БТ-177 на лаке БТ-577 (ГОСТ 5631-79*) за два раза по слою грунта ГФ-021 (ГОСТ 25129-82).

Трубопроводы в местах пересечения перекрытий, внутренних стен и перегородок следует прокладывать в гильзах из негорючих материалов.

Заделку зазоров и отверстий в местах пересечений трубопроводами ограждающих конструкций следует предусматривать негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемых конструкций.

Компенсация тепловых удлинений происходит за счет сильфонных компенсаторов и поворотов магистралей.

Для изоляции стальных магистральных трубопроводов используются изоляционные цилиндры «Rockwool».

В помещении ИТП предусмотрен приямок для опорожнения системы отопления. Трубопроводы прокладываются с уклоном 0,002 в сторону ИТП. Для удаления воздуха из систем отопления в верхних точках магистрального трубопровода предусматривается установка автоматических воздухоотводчиков, а на отопительных приборах — краны Маевского, на распределительных коллекторах так же устанавливаются автоматические воздухоотводчики.

Система теплоснабжения приточных установок

Источник теплоснабжения, параметры теплоносителя системы теплоснабжения. Теплоснабжение приточных систем осуществляется от индивидуального теплового пункта. Теплоносителем в системе теплоснабжения является вода с параметрами 90/70°С.

Предусматривается одна ветка для системы теплоснабжения калориферов Т5-Т6.

Трубопроводы системы теплоснабжения выполнены из стальных водогазопроводных труб по ГОСТ 3262-75* для диаметров до Ду50 включительно и электросварных по ГОСТ 10704-91 для больших диаметров. Для защиты системы теплоснабжения от коррозии производится окраска поверхностей стальных трубопроводов краской БТ-177 на лаке БТ-577 (ГОСТ 5631-79*) за два раза по слою грунта ГФ-021 (ГОСТ 25129-82).

Для изоляции трубопроводов используются изоляционные цилиндры «Rockwool».

Компенсация тепловых удлинений происходит за счет поворотов трубопроводов.

Регулирование производительности калориферов приточных систем осуществляется трехходовым клапаном с электроприводом, установленным в узле обвязки каждой системы. Способ регулирования — качественный, путем подмешивания. В рамках раздела выполнена система защиты калориферов от замерзания. Для этого в обвязках калориферов установлены отдельные циркуляционные насосы, обеспечивающие постоянную циркуляцию теплоносителя через калориферы приточных установок, контроль температуры обратной воды и температуры поверхности калорифера.

Подающий трубопровод системы отопления Обратный трубопровод системы отопления Подающий трубопровод системы «Теплый пол» Обратный трубопровод системы «Теплый пол» Подающий трубопровод системы теплоснабжения Обратный трубопровод системы теплоснабжения Радиатор отопления Термостатический клапан Запорный клапан Кран шаровой запорный

Трубопроводы прокладываются с уклоном не менее 0,002 в сторону, обеспечивающую движение свободных газов к воздухосборникам и обеспечивающую нормальное опорожнение системы.

Трубопроводы в местах прохода стояков отопления через поэтажные перекрытия прокладываются в стальных гильзах. Заделка зазоров и отверстий в местах прокладки трубопроводов предусматривается негорючими материалами, обеспечивая нормируемый предел огнестойкости ограждений (СП 60.13330.2012).

Виброизоляцию трубопроводов в местах их крепления, а также при проходе их через стены выполняются в соответствии с альбомом 2.092К/1-2 «Узлы и детали звукоизоляции трубопроводов».

По завершении монтажных работ подрядными организациями должны быть выполнены: испытания систем отопления гидростатическим или манометрическим методом с составлением акта согласно обязательному приложению Г СП 73.13330.2012; тепловое испытание систем отопления на равномерный прогрев отопительных приборов.

Водопровод холодной воды

Источником водоснабжения является артезианская скважина. Система водоснабжения Ф относится к 1-й категории.

В здании ФОКа предусматриваются следующие системы внутреннего водоснабжения:

  • В1 —           хозяйственно-питьевой водопровод;
  • В2 —           противопожарный водопровод;
  • ТЗ —           система горячего водоснабжения подающая;
  • Т4 —           система горячего водоснабжения циркуляционная.

Ввод в здание осуществляется двумя трубопроводами 0150мм, каждый из которых рассчитан на 100%-й пропуск расчетных секундных расходов воды на пожаротушение и хозяйственно-питьевые нужды, от кольцевой внутриплощадочной сети хозяйственно-противопожарного водопровода. Вводы запроектированы в помещение водомерного узла, в котором располагается насосная станция ВПВ.

На вводе водопровода в комплекс устанавливается водомерный узел со счетчиком Ду65мм по типовому альбому ПП16-19 . Узел учета принят с обводной линией 0150, на которой установлена задвижка с электроприводом

Водопровод горячей воды

Приготовление горячей воды для нужд ФОКа производится в ИТП.

Для поддержания температуры в системе ТЗ проектом предусмотрена циркуляция воды через трубопровод системы Т4.

Трубопроводы, кроме подводок к сантехприборам, прокладываются в изоляции «Rockwooll«.

Расчетные расходы системы сведены в таблицу «Основные показатели по чертежам водопровода и канализации».

Противопожарный водопровод.

Обеспечение пожаротушения здания предусматривается системой противопожарного водопровода от пожарных кранов, установленных из расчёта действия 2-х струй. К установке приняты пожарные краны 050 и 65 мм, 0 спрыска 13 и 16 мм. Сеть противопожарной системы водопровода принята кольцевая с разводкой под потолком первого этажа.

Канализация бытовая.

Сточные воды от санитарно-технических приборов самотёком поступают в трубопроводы бытовой канализации, по которым отводятся в проектируемую систему наружной канализации. Система бытовой канализации оборудуется вентиляционными стояками, вентиляционными клапанами, ревизиями, прочистками. Стоки от технологического оборудования бассейна поступают в наружные сети бытовой канализации. Слив бассейна производится раз в полгода в ёмкость, откуда отводится в наружную сеть бытовой канализации.

Канализация производственная.

В систему производственной канализации поступают стоки от кафе. Отвод воды от технологического оборудования и трапов производственных и подсобных помещений кафе предусматривается одним выпуском Ø100 мм самостоятельной системой канализации. Выпуск системы КЗ предусматривается выше выпусков бытовой канализации.

Присоединение к канализации моечных ванн и технологического оборудования предусмотрено через воронки с разрывом струи не менее 20 мм. Стоки поступают во внутриплощадочную сеть бытовой канализации.

Внутренние водостоки.

Система внутреннего водостока здания запроектирована для отвода атмосферных осадков с кровли в наружные сети ливневой канализации. Сбор дождевой воды с кровли осуществляется в водосточные воронки марки Geberit, согласно ТЗ. Все воронки предусмотрены запахозапирающего типа с электрообогревом. Система вакуумная. Дождевые и талые воды с кровли поступают в проектируемую наружную систему дождевой канализации К2. Водосточные воронки на кровле размещены с учётом её рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.

Водопровод хозяйственно-питьевой

Система хозяйственно-питьевого водоснабжения запроектирована от 1-го ввода Ду50мм в помещение 8. Предусмотрено два узла водосчетчиков 1-100. сч 50 по листам 58,59 альбома ЦИРВ02А с турбинными счетчиками калибром 50мм. Система хозяйственно-питьевого водоснабжения принята однозонная тупиковая, с нижним розливом. Напор для жилой зоны обеспечивается установкой повышения давления.

На вводе устанавливается водосчетчик по серии ПП16-19, узел 1. Напор у приборов обеспечивается гарантированным напором во внутриплощадочных сетях. Трубопроводы, кроме подводок к сантехприборам, прокладываются в изоляции «Rockwooll». Расчетные расходы системы сведены в таблицу «Основные показатели по чертежам водопровода и канализации».

Схема присоединения систем теплопотребления

Тепловой пункт предназначены для присоединения систем отопления, вентиляции, ГВС, теплых полов и технологии бассейна. Система отопления присоединяется к тепловым сетям узла ввода по независимой схеме с ус­тановкой одного теплообменника со 100% мощностью. Система теплого пола присоединяется к тепловым сетям узла ввода по независимой схеме, установкой одного теплообменника со 100% мощностью.

Система теплоснабжения вентиляции и технологии бассейна присоединяется по зависимой схеме на прямых параметрах с установкой на обратных трубопроводах балансировочных кранов. Система ГВС — закрытая, по одноступенчатой схеме с теплообменником со 100% мощностью.

Узел ввода

На вводе тепловой сети в ИТП предусматривается установка фланцевой запорной шаровой арматуры, контрольно-измерительных приборов. Для защиты оборудования ИТП и систем теплопотребления от загрязнений на подающем тру­бопроводе тепловой сети устанавливается фильтр магнитный.

Учет тепловой энергии

Проектом предусмотрен монтаж узла учета тепловой энергии на вводе в ИТП на базе теп­лосчетчика ВИС.Т1, термосопротивлений КТПТР-05 и первичных преобразователей расхода. Тепловычислитель позволяет подключить модем для переда­чи данных на расстояние. Преобразователи расхода, датчики давления и датчики температуры устанавливаются на вводе в ИТП на подающем и обратном трубопроводе. Электронный блок устанавливается в щит с IP54. Щит УУТЭ установлен в помещении ИТП.

Система отопления

Согласно паспорта, теплоносителем для системы отопления является вода с температурой Т12=80/60 °С. Регулирование температуры теплоносителя в системе отопления в соответствии с температурой наружного воздуха обеспечивается двухходовым регулирующим клапаном VFM2/ARV152 фирмы «DANFOSS». Циркуляция теплоносителя осуществляется с помощью насоса Stratos-D (сдвоенный насосы — рабочий/резервный). Управление клапаном и насосами осуществля­ется от электронного регулятора температуры ECL310 фирмы «Danfoss».

Система теплого пола

Согласно паспорта, теплоносителем для системы теплого пола является вода с температурой Т12=40/30 °С. Регулирование температуры теплоносителя в системе теплого пола в соответст­вии с температурой наружного воздуха обеспечивается двухходовым регулирующим клапаном VFM2/ARV152 фирмы «DANFOSS». Циркуляция теплоносителя осуществляется с помощью насоса Stratos-D (сдвоенный насосы — рабочий/резервный). Управление клапаном и насосами осуществля­ется от электронного регулятора температуры ECL310 фирмы «Danfoss».

Система ГВС

Поддержание температуры теплоносителя в системах ГВС, осуществляется при помощи ре­гулирующего клапана VFM2/ARV153, изменяющим подачу греющей воды в теплообменник. Клапан управляется электронным контроллером по сигналам от датчиков температуры во­ды ТЕ4, установленных на подающем трубопроводе системы ГВС. Циркуляция воды в контуре ГВС поддерживается насосом Stratos Z-25/1-8 Pn10 WILO (один на склад).

Системы теплоснабжения вентиляции и технологии бассейна.

Система теплоснабжения вентиляции и технологии бассейна присоединяется по зависимой схеме на прямых параметрах с установкой на обратных трубопроводах балансировочных кранов. Заполнение и эксплуатация бассейна осуществляется через водоводяной теплообменник — данное оборудование предусмотрено в разделе ТХ — система водоподготовки бассейна. При за­полнении бассейна в отопительный период нагрузка на ГВС отключается. Регулирование температуры подачи воздуха в здании производится оборудованием, установ­ленным в помещении венткамеры.

Основное оборудование

Модули индивидуального теплового пункта изготавливаются на заводе ООО «Данфосс» и со­стоят из следующего основного оборудования:

  • теплообменники — АО «Ридан»
  • циркуляционные насосы «WILO» (Германия)
  • запорно-регулирующая арматура фирмы «DANFOSS» (Дания)

Работа тепловых пунктов предусматривается в автоматическом режиме без постоянно­го обслуживающего персонала.

Автоматизация и контроль

В проекте ИТП предусмотрена автоматизация:

  • регулирование температуры теплоносителя системы отопления, ГВС и теплых полов в соот­ветствии с требуемым температурным графиком;
  • электронный контроллер ECL310 с ключом А376 управляет клапанами систем отопления, ГВС, теплых полов по сигналам от датчиков температур, установленных на подающем и обрат­ном трубопроводах системы отопления, ГВС и теплых полов;
  • выполнение плавного пуска системы отопления, ГВС и теплых полов (медленное открытие ре­гулирующего клапана);
  • предохранение насоса системы отопления, ГВС и теплого пола от сухого хода путем отсече­ния питания при помощи прессостата типа KPI, который реагирует на снижение давления перед насосом ниже допустимого;

В соответствии с действующими правилами в ИТП установлены следующие контрольно­измерительные приборы, к числу которых относятся:

  • манометры на всасывающих и выходных патрубках насоса,
  • манометры, термометры на подающей и обратной магистрали системы отопления,
  • манометры на входе и выходе теплоносителя из фильтров для контроля степени загрязнен­ности фильтров,

В ECL Comfort310 встроен коммуникационный порт ECL485, который обеспечивает передачу данных между близкорасположенными ведущим и ведомым регуляторами и блоком дистанционного управления. Дополнительно в ECL310 встроен гальванически развязанный порт RS485 для ограни­ченной передачи данных по протоколу Modbus. Порт USB предназначен для подключения к персо­нальному компьютеру и настройки регулятора ECL c помощью сервисной программы.

Разработаны технологические карты:

  • монтаж трубопроводов системы отопления, канализации и водоснабжения;
  • теплоизоляцию трубопроводов;
  • гидравлическое испытание трубопроводов;
  • монтаж системы вентиляции и кондиционирования;
  • монтаж системы канализации;
  • монтаж системы отопления.
